Sensores fotoeléctricos
Fotocélulas y equipos optoelectrónicos industriales, para la detección de presencia o ausencia, largas distancias, alta temperatura o detección de opacidad, humo, polvo o vapor en aire o lÃquidos con salida analógica
CaracterÃsticas Generales
Un equipo optoelectrónico es un dispositivo que utiliza tecnología de conmutación y lectura en estado sólido, donde no existe movimiento mecánico alguno y se basa en semiconductores de silicio tal y como fotodiodos, fototransistores, photodarlington, photo_IC, optoschmitt, entre otros. Los elementos básicos son diodos emisores de luz, IRED's y LED's (visibles de luz blanca y roja/no visibles IR), ultravioleta UV y que emiten luz modulada en diferentes longitudes de onda. Posteriormente se analiza la dispersión, la reflexión o la refracción de esta luz.
Las longitudes de onda típicas son: 950nm, 940nm, 935nm, 880nm, 860nm, 850nm, 660nm, láser 650nm, 350nm.

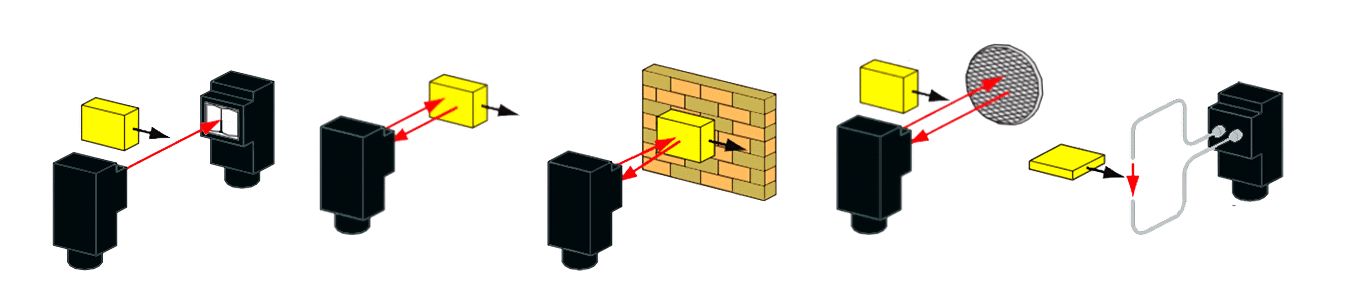

BARRERA (E+R), E+R (MULTIPLEXADO), RETROREFLECTIVA (REFLEX) O REFLEX POLARIZADA (PARA OBJETOS BRILLANTES), PARA MATERIALES TRANSPARENTES, DIFUSA (SOBRE OBJETO), DIFUSA (CON SUPRESIÓN DE FONDO), HAZ CONVERGENTE (PUNTO FOCAL) y el uso de fibra óptica en plástico o cristal para aplicaciones específicas.
Especificaciones
- Compatibles con múltiples líquidos y válidos para aplicaciones en el campo médico, sanitario y alimentario

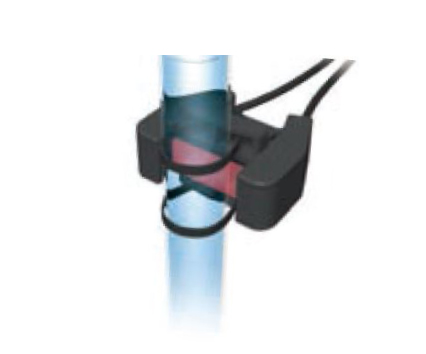

- Detección de presencia/ausencia de líquidos/caudal, independientemente de su color
- Tecnología en estado sólido y salidas analógicas o digitales
- La salida por transistor de colector abierto permite actuar directamente relés de maniobra o equipos electrónicos (versiones “TTL”)
- Salidas con opción NC ó NA (presencia o ausencia de líquido). Transistor PNP/NPN ó relé electromecánico.
- Repetibilidad: +/-1mm y tiempo de respuesta que depende de la viscosidad del líquido (instantáneo en agua)
- Versiones de 3 ó 4 hilos, que permiten el nivel de ajuste específico de la luz modulada de modo permanente ó con señal pulsante
- Cuerpos en plástico o metálicos en latón, latón zincado o acero inoxidable
- Modelos con protección contra inversión de polaridad, sobre voltaje, cortocircuitos y transitorios
Válidos para control de nivel de líquidos, presencia de líquidos, fugas e inundaciones o sistemas de alimentación gota a gota
Aplicaciones
Humo
Turbidez
Contaje
Detección de presencia

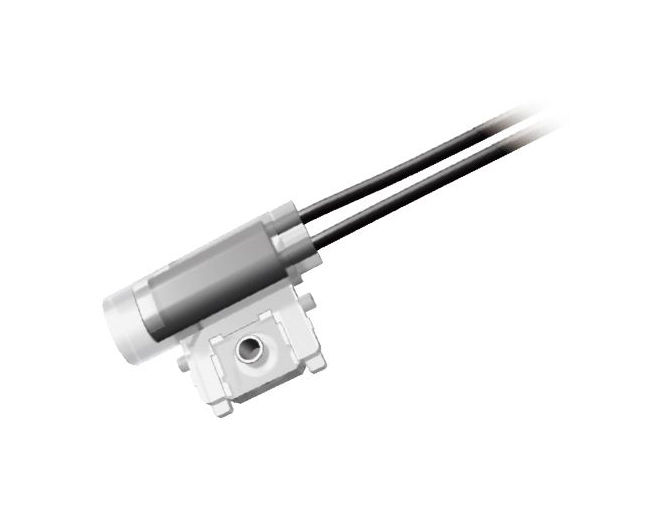

Fugas de lÃquidos
Industria cerámica

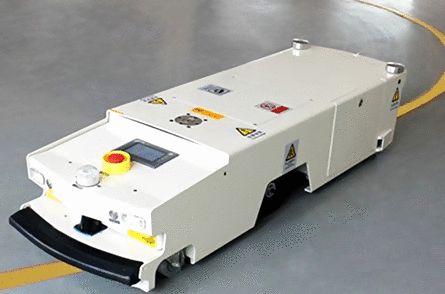

Anti-colisión
Anti-pinzamiento
Barrera inmaterial

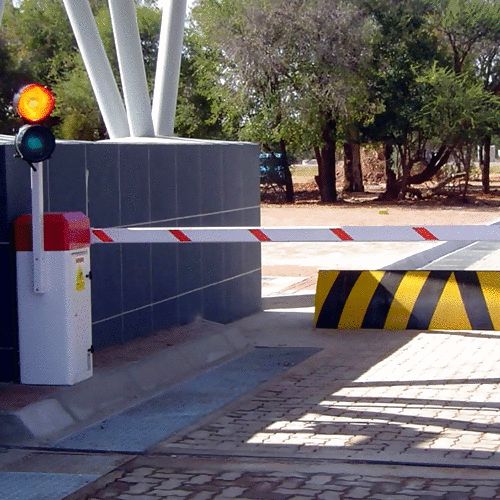

Control de paso
Control etiquetas
Marcas
Nivel lÃquidos
Puertas
Seguridad perimetral
Señal sincronismo
Ascensores
Lineas de Productos

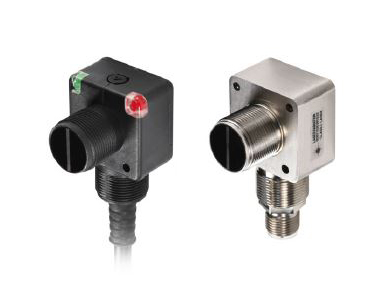

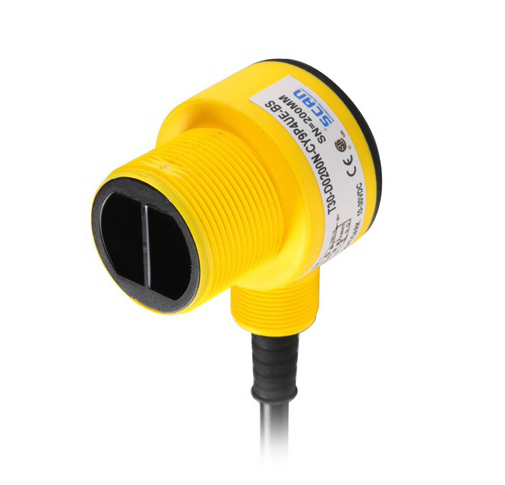

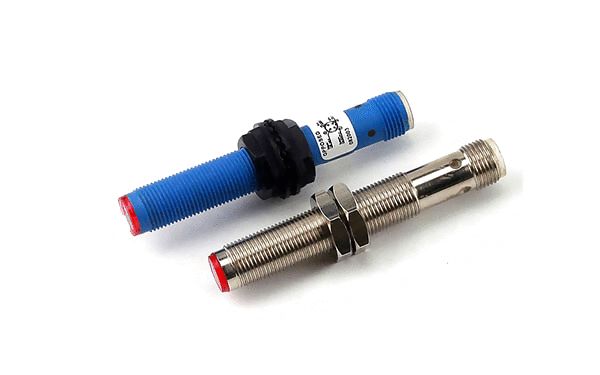

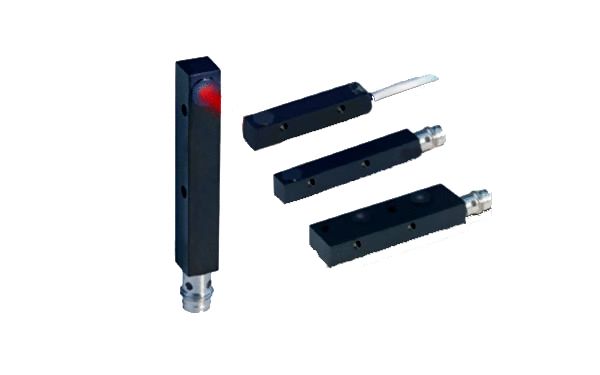

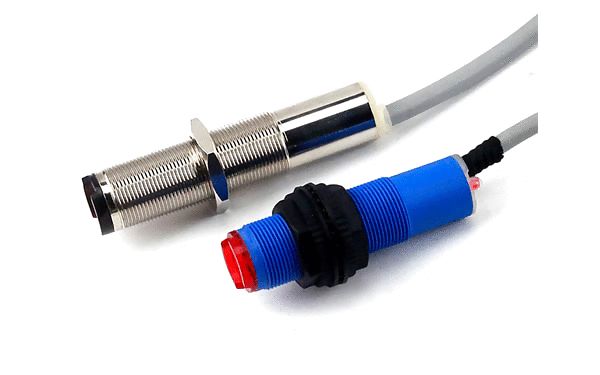

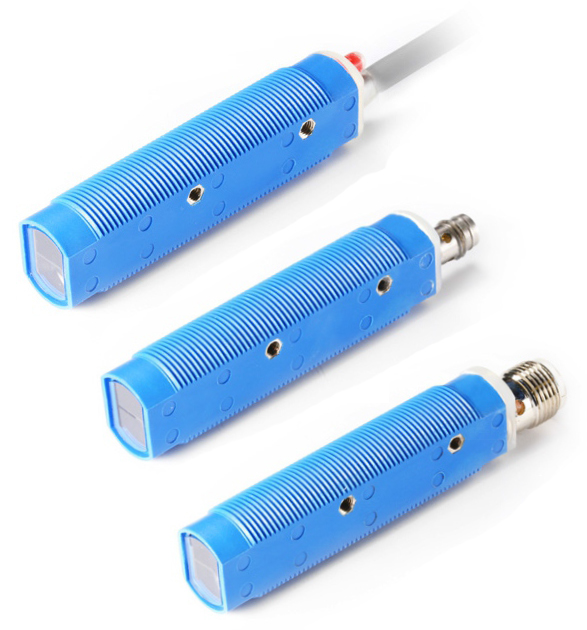

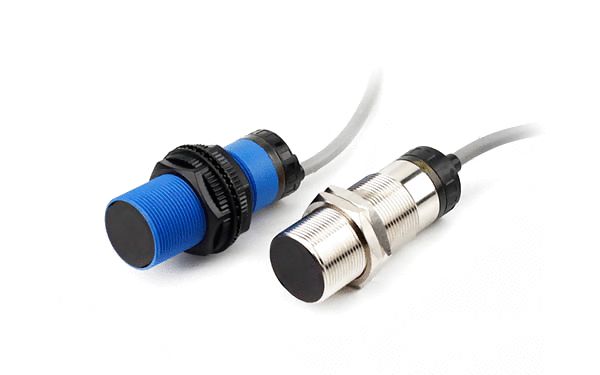

Miniatura - Ultra-Miniatura - Rosca métrica
Barrera infrarroja E+R con distancia de detección de 1500mm o haz de tipo convergente focalizado a 30mm con amplificador integrado. Modelos disponibles con luz roja visible o infrarroja. Alimentación 10,8 a 26,4Vcc, salida por transistor y versiones DO (funcionamiento con oscuridad) ó LO (funcionamiento con luz). Convergente vertical HPJ-D22 PNP LO, convergente vertical HPJ-D21 ó HPJ-A21 NPN LO. Barrera de 80 ó 1500mm horizontal NPN DO HPJ-T11. Barrera vertical NPN LO HPJ-T22. Barrera vertical NPN DO HPJ-T21. Escuadras de fijación y montaje incluidas en todos los casos.

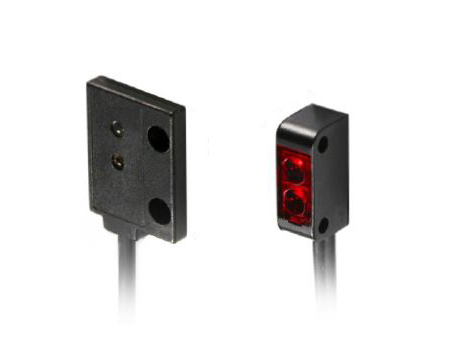

Sensores fotoeléctricos tipo barrera miniatura con distancia de detección hasta los 2 metros. LED de emisión de luz roja y leds indicativos de nivel de recepción o estabilidad del flujo luminoso. Amplificador separado con ajuste de sensibilidad integrado. Grado de protección IP66 y medidas 11,2x8,5x16mm.

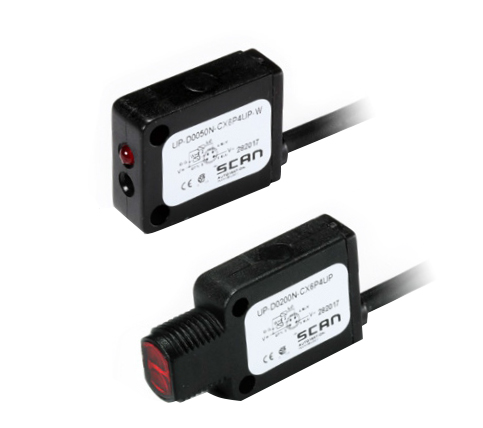

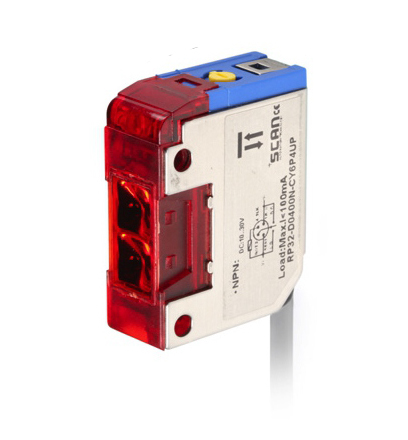

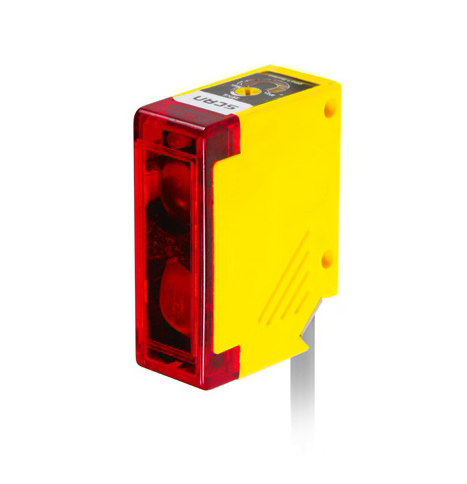

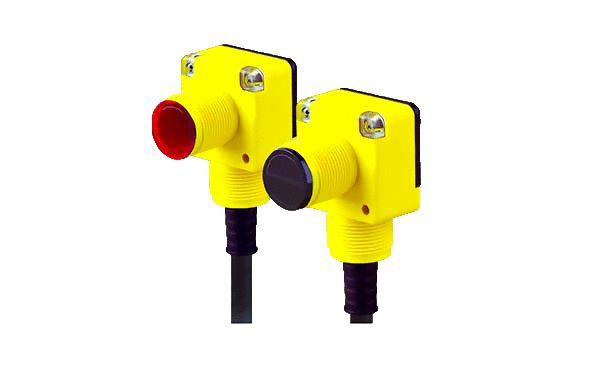

Formato tipo rectangular - Petaca - Compactas

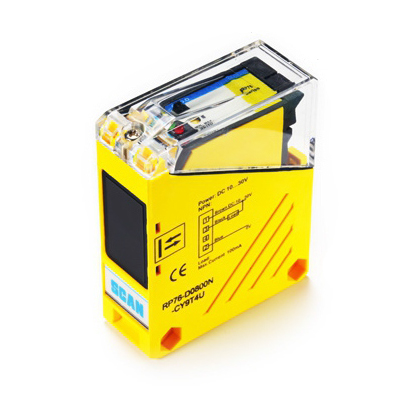

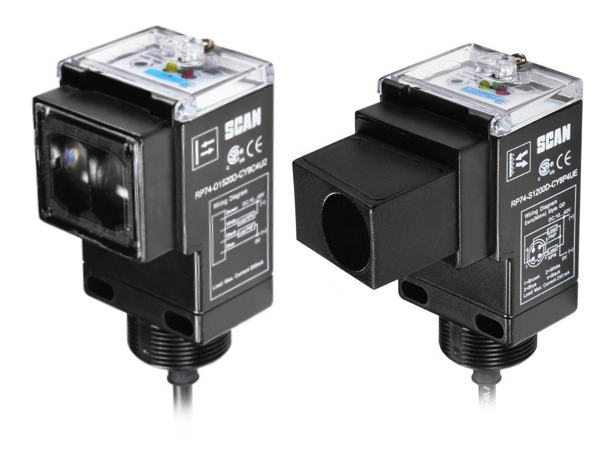

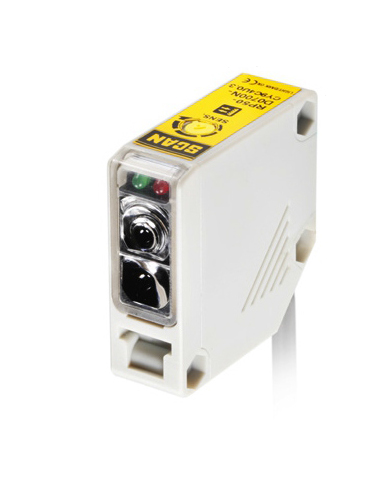

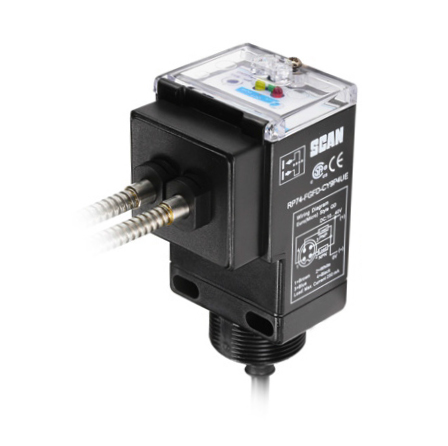

Fotocélula de luz roja (IR a 660nm) con filtro polarizado (anti-brillos) de tipo universal en cuerpo de ABS. Rango de detección con espejo catadióptrico de diámetro 80mm de 10m. Alimentación multi-rango 12-240VCC / 24-240VCA +/-10%. Funcionamiento en modo luz/On ó luz/Off seleccionable. Grado de protección IP67 /NEMA 4. Relé de maniobra libre de potencial de tipo SPDT (conmutado). Incluye escuadra de fijación y espejo catadióptrico. Existirían variantes sobre este modelo de tipo barrera hasta los 28 metros, modelos con temporización integrada o bien soluciones por fibra óptica.

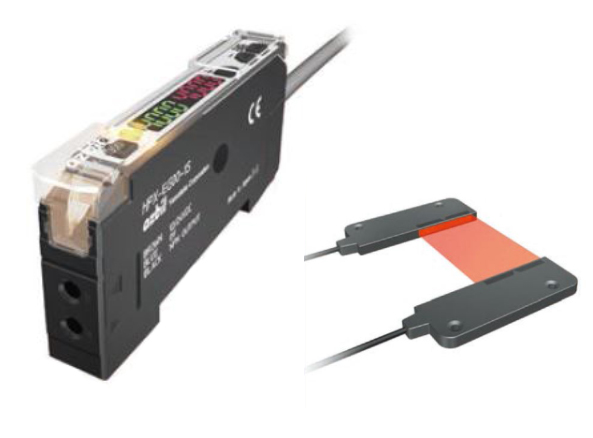

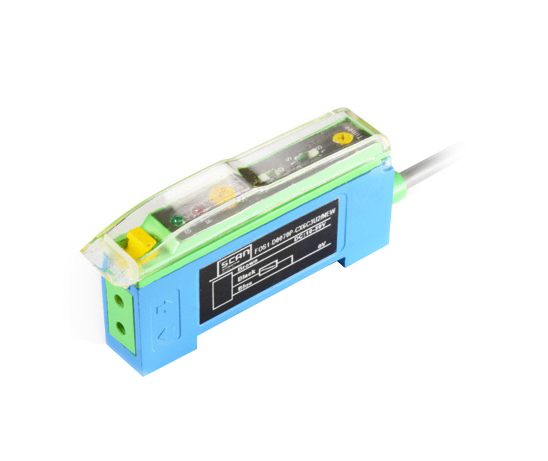

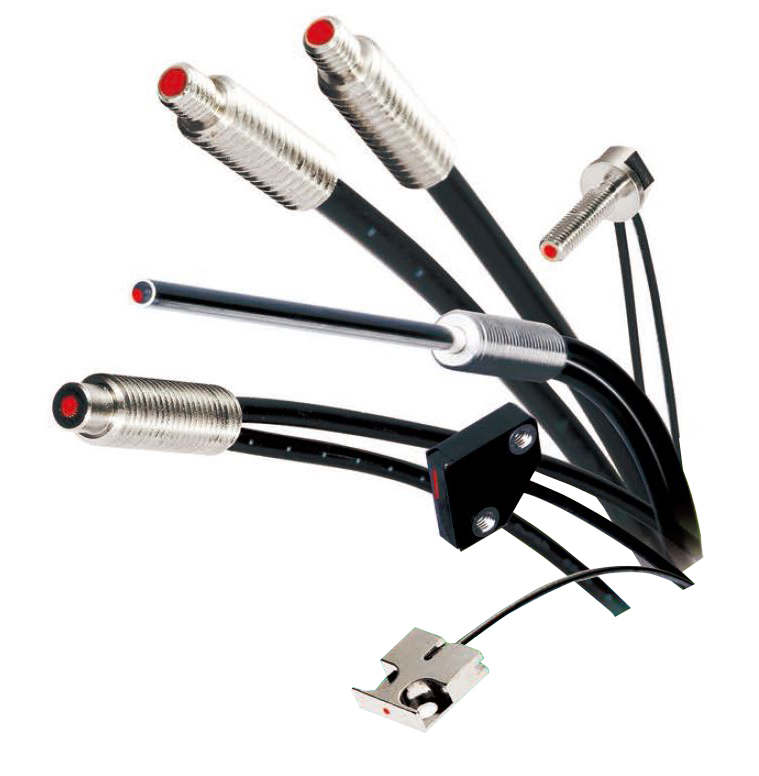

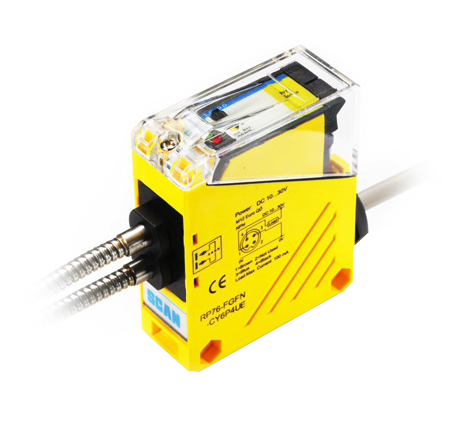

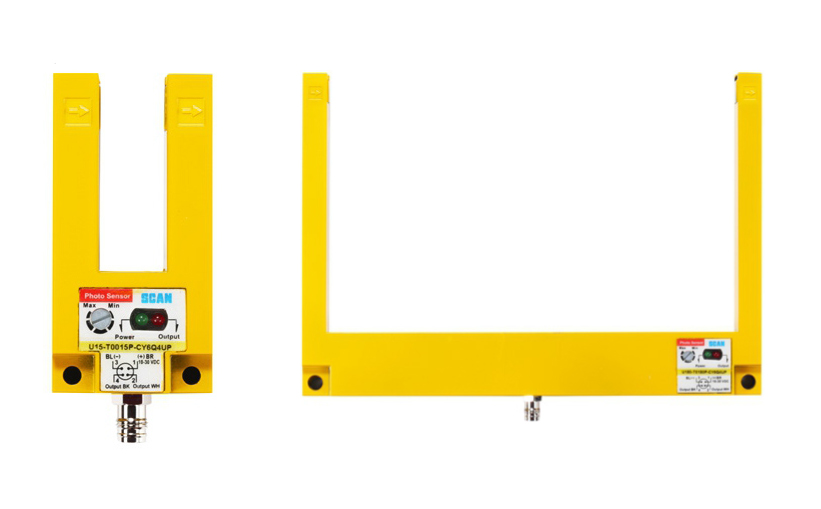

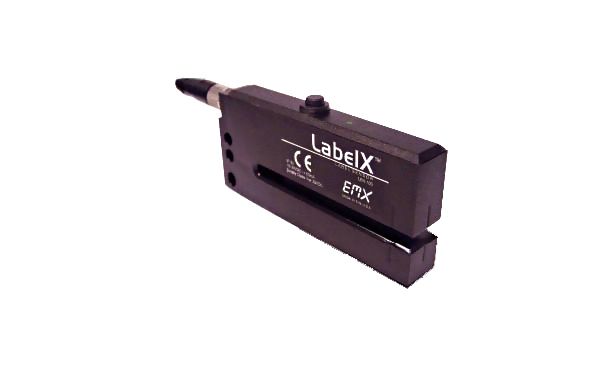

Formato tipo herradura - Lector marcas - Fibra óptica

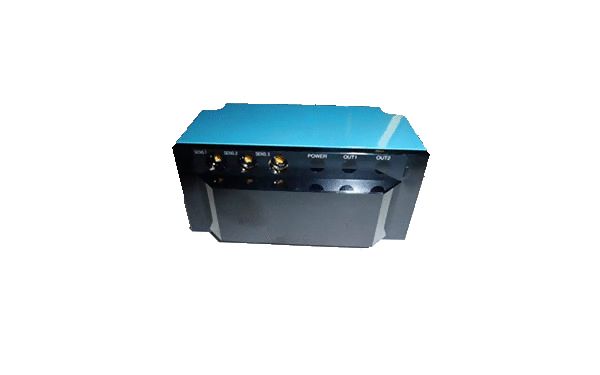

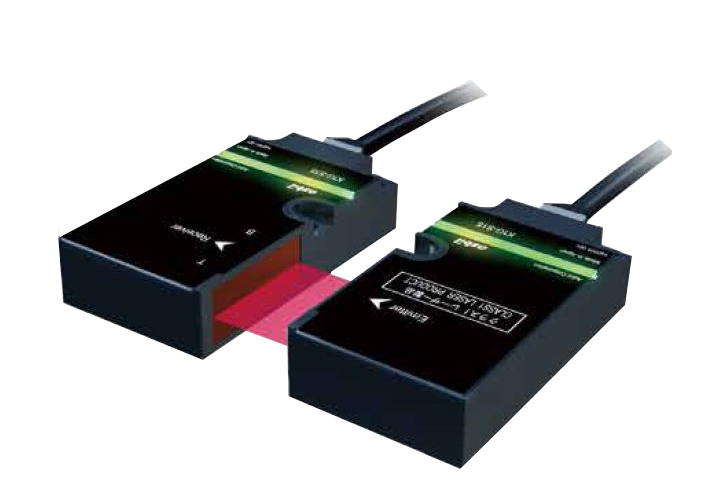

Alta densidad - Anti-colisión - Láser - Opacidad/partÃculas

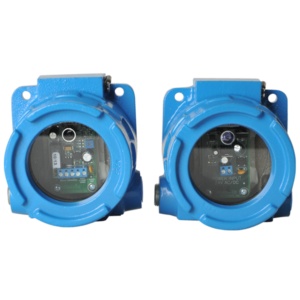

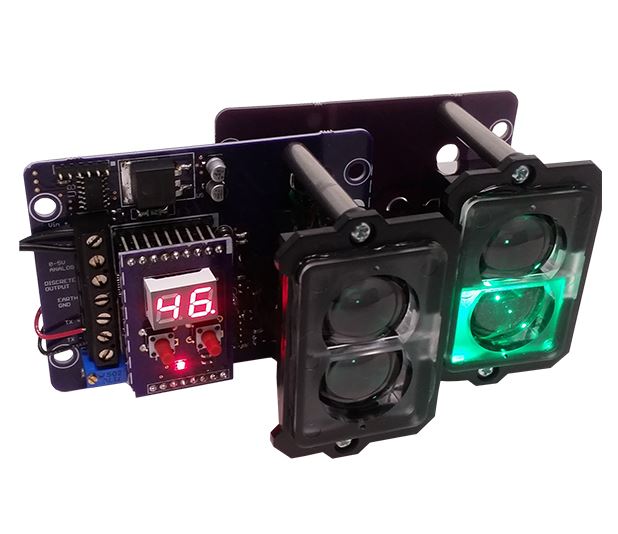

Transmisor de opacidad ambiente (barrera - emisor + receptor) con longitud de onda IR de 525nm y luz verde. Distancia de actuación hasta 10 metros. Alimentación 10-24Vcc y salida por transistor PNP/NPN (con sensibilidad ajustable) y salida analógica 0-5Vcc.
