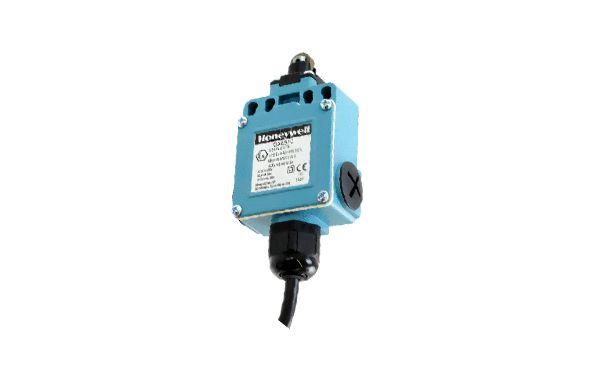

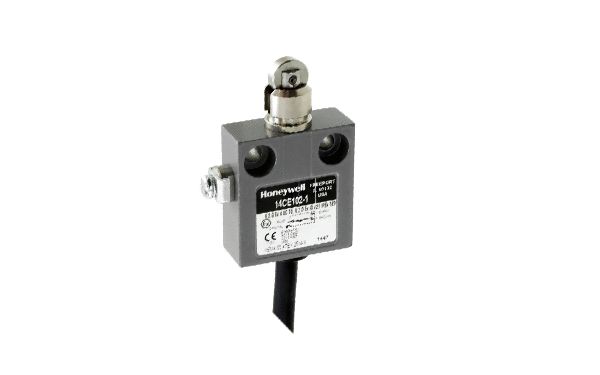

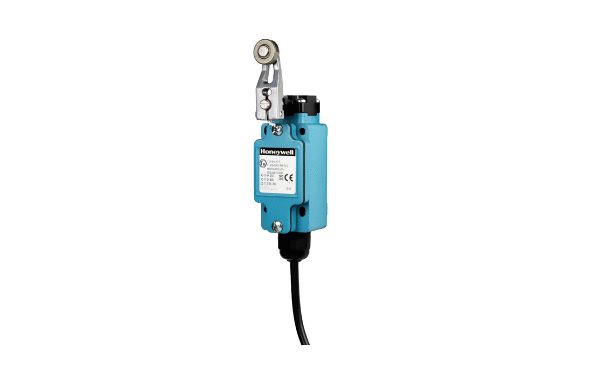

Finales de carrera zonas ATEX

Finales de carrera a prueba de explosión con certificación ATEX (CE), UL, CSA, IEC Ex, KOSHA, INMETRO, NEPSI

Características Generales

Finales de carrera e interruptores de posición para su utilización en zonas clasificadas con riesgo de explosión, para el control del estado de válvulas o actuadores, de forma digital o analógica. Con señales de salida estándar de instrumentación 4-20mA o comunicación inalámbrica a 2,4Ghz P2P y seguridad intrínseca. Modelos con categoría SIL 3 (Safety Integration Level) que incorporan visualización directa desde larga distancia del estado de la válvula (con texto y colores seleccionables) y detectores de posición NAMUR para el análisis de posición digital de la válvula y recorrido. Versiones a prueba de alta corrosión en acero inoxidable o cuerpo de bronce y rangos de temperatura comprendidios entre los -40ºC hasta +204ºC.

Zonas clasificadas

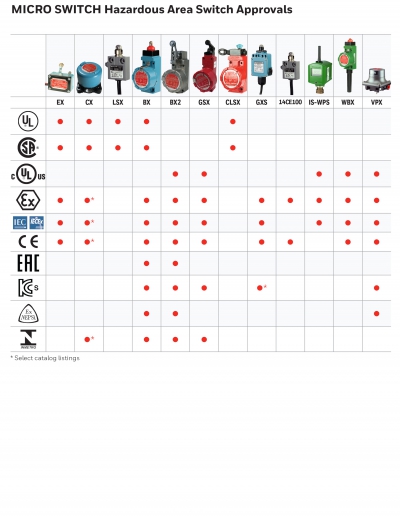

Criterio y regulaciones

Especificaciones

Según ATEX, IEC Ex, UL/CSA y de acuerdo con: IP67; NEMA 1, 3, 4, 6, 13 (Div. 1, Class I, Groups B, C, & D. Div 1, Class II, Groups E, F, & G ·II 2 G; Ex d IIC T6·II 2 D; Ex d tD A21 T85ºC)
GSX series diseñada y evaluada de acuerdo con Safety Integrety Level 3 (SIL3)
Modelos para rango de temperatura T2 y hasta los +204ºC EXHT series
Soluciones con interruptores electromecanicos basados en fibra óptica y ampflificador remoto
Versiones con cuerpos de aluminio, fundición de zinc o bronce, señal de posición ajustable y salida analógica proporcional al desplazamiento de la palanca 4-20mA
Las versiones con salida analógica pueden incorporar de forma adicional hasta 4 conmutadores, ajustables de forma independiente
Contactos de oro o plata y juntas para bajas temperaturas de -40ºC a +70ºC
Actuadores de palanca ajustables con rodillo de nylon
Opciones inalámbricas, de apertura positiva y accionamiento por cable
Especialmente diseñados para su funcionamiento en atmósferas clasificadas de tipo explosivo y presencia de productos cáusticos o químicos.
Cumplen con ATEX, IEC Ex, UL/CSA para su utilización en cualquier parte del mundo. IP 67; NEMA 1,3,4,6,7,9, 13 para su instalación en espacios interiores o exteriores.
NEMA 7 - Clase I, Grupo B, C y D; NEMA 9 – Clase II, grupos E, F y G y UL 894 Ex d IIC T6 y Ex d tD A21 IP67 T85 °C. SIRA 00ATEX1037X y IECEx SIR 07.0102X.
Contactos: 1 NC+1 NA ó bien 2 NC+2 NA

Aplicaciones

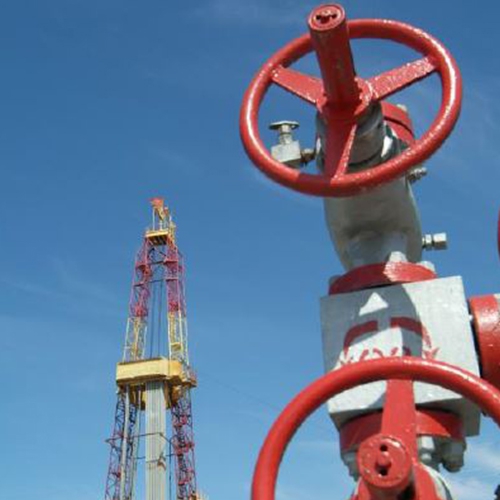

Oil and gas

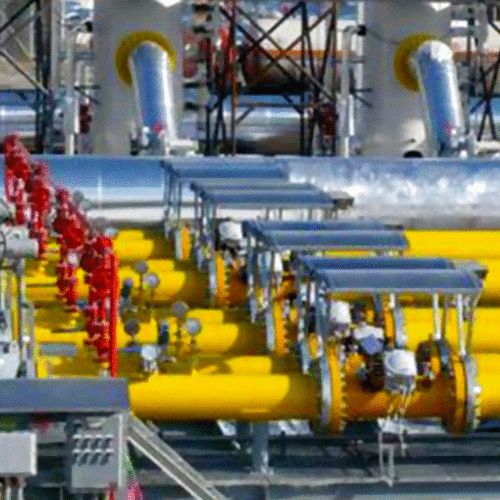

Control de válvulas

Aplicaciones industriales

Oleoductos y gaseoductos

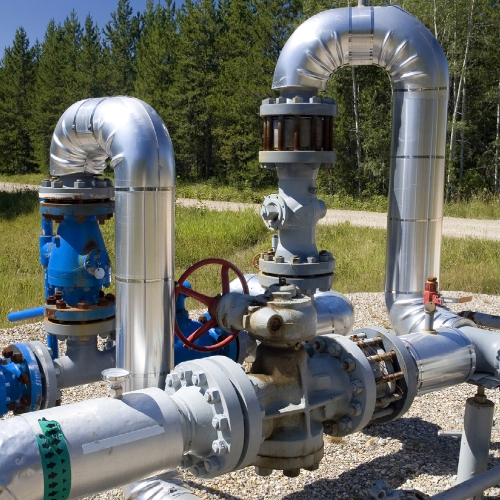

Industria química

Válvulas de proceso

Lineas de Productos

Básicos - Pre-cableados para zonas clasificadas

Sellado según MIL-S-8805, ATEX 91SE, UL y CSA - Serie SE

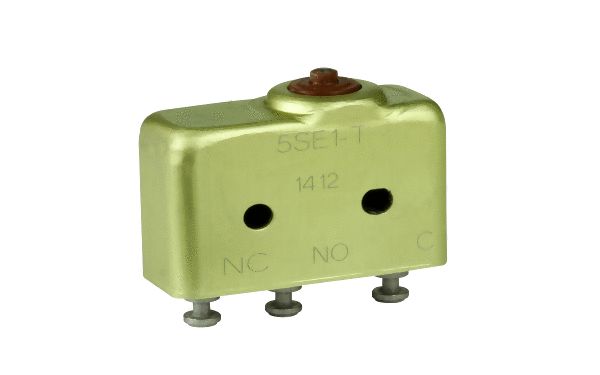

Interruptores miniatura encapsulados en cuerpo de fundición de aluminio según MIL-S-8805 tipo 3. Rango de temperatura entre -54ºC a + 150ºC. Disponibles con terminales para soldadura o pre-cableados y circuitos SPNO, SPNC y SPDT. Actuador de acero inoxidable y junta de fluorosilicona. Actuadores para funcionamiento en tandem, contactos de oro (circuitos TTL) y baja o bien alta fuerza de actuación y retorno. Serie SE UL y CSA y XE con aprobación UL ó MIL-W-22759/11. BS4683 tipo N, T6, división 2. BASEEFA nº 4028U. Serie 91SE cuacilifcada paras uso uso en zonas clasificas con riesgo de explosión y de acuerdo ATEX II 3 G Ex nC IIC Gc y certificación 03 ATEX1182U.

Interruptor miniatura Honeywell - SE

Interruptor miniatura ATEX - 91SE

Guía de selección

Instalación de cables bajo conducto de 20mm - 1/2" y 3/4" NPT - Wireless P2P

FC ATEX SIL3 con visualizador integrado NAMUR Ex ia - VPX series

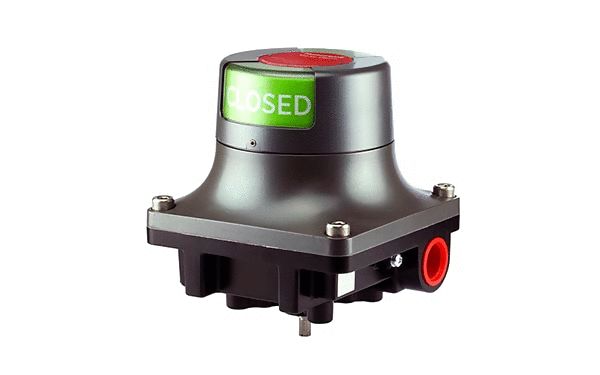

Final de carrera con categoría SIL3 (Safety Integration Level), para uso en zonas clasificadas con riesgo de explosión, que integra visualizador de estado de la válvula (con texto y colores selccionables). Dispone de todas las homologaciones internacionales y versiones para "seguridad intrínseca" Ex ia.

VPX series

Guía instalación y monetaje VPX series

Guía de selección

Inalámbrico analógico / rotativo 270º - Serie XYR600

Para la detección de presencia/ausencia o posición absoluta del actuador/movimiento. La tecnología “wireless” permite su instalación en cualquier punto sin necesidad de alimentación ni cableados (ahorro de tiempo y dinero). Comunicación en redes estándar de tipo industrial con protocolo: ISA 100 (Honeywell OneWireless^TM). Cumple con todas las aprovaciones internacionales UL, ATEX y IEC Ex. Salida analogica en porcentaje o grados (270 ° de recorrido). Precisión: +/-5% (sobre los 250 °). Rango de actuación de hasta 304 metros. Expectativa de vida de la bateria con actualización de la señal cada 5 seg: 5 años. ATEX / IEC Ex – Ex d [ia] IIC T6 Gb; Ex tb IIIC T85C IP66/67 Db. Señal de radio: 2,400 to 2438.5 MHz (2.4 GHz) Discrete Sequential Spread Spectrum (DSSS) per FCC Part 15.247.

XYR 6000 Inalámbrico

Especificaciones Series XYR 6000

Guía de selección

UL y CSA, ó EAC, ATEX, IEC, INMETRO, KOSHA, NEPSI - BX y LSX

Series BX y LSX

Serie BX edición 1

Guía de selección

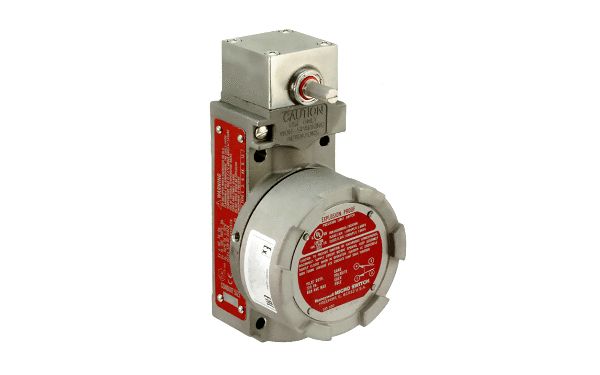

Inox, UL, ATEX, EAC, Ex, INMETRO, KOSHA, NEPSI - BX2

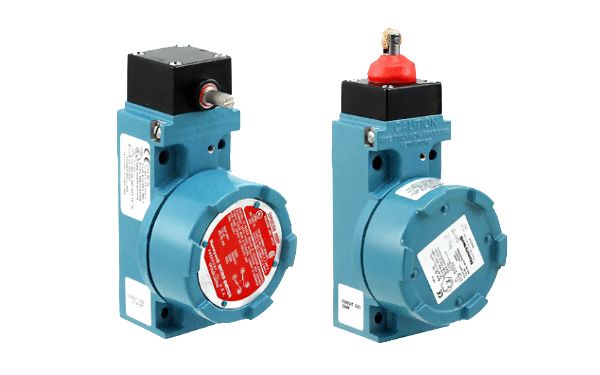

Serie BX2

Guía de selección

FC por tirada de cable UL, CSA, -25 a + 40°C - CLSX series

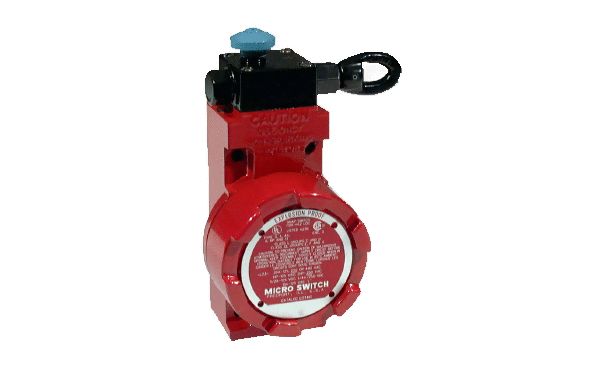

Final de carrera por tiro de cable (hasta 61 m de acometida) para apliciones de seguridad y zonas clasificas con riesgo de explosión según Ul y CSA. Incorpora contactos de apertura positiva para los normalmente cerrados y pulsador de rearme mecánico (para inicio de un nuevo ciclo en caso de actuación). Cumple con NEMA 7, Div.1&2,Class I, Groups B,C&D y NEMA 9, Div.1&2, Class II, Groups E,F&G.

Serie CLSX

Guía de selección

FC con apertura positiva ATEX, SIL3, EX, INMETRO, KOSHA - GSX

Final de carrera ATEX/SIL3 (SIRA certification) para uso en zonas clasificadas con riesgo de explosión, según NEMA 1,3,4,12,13 y nivel de sellado IP67. Puede ser utilizado en aplicaciones de seguridad, dado que incorpora apertura positiva de los contactos normalmente cerrados 98/37/EEC y cumple con cULus, ATEX y IECEx.. Supera el 1.000.000 millón de maniobras mecánicas y su rango de temperatura cubriría entre los -40 ºC y los +70 ºC.

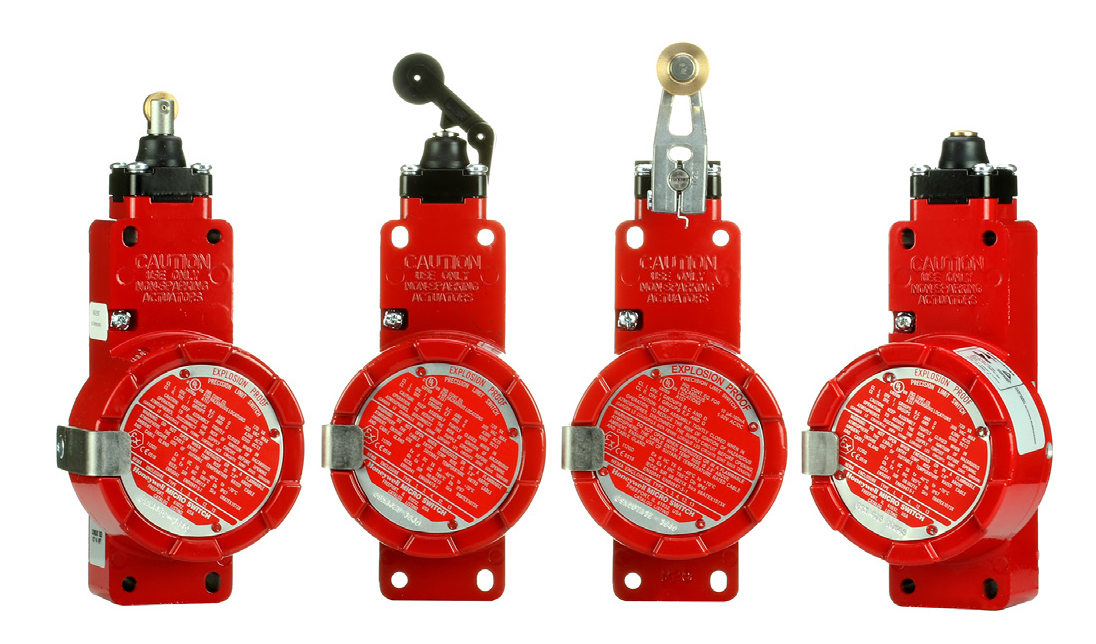

Serie GSX

Serie GSX edición 3

Guía de selección

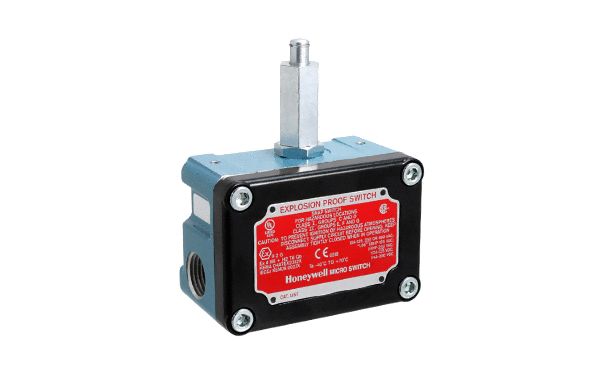

Internacional ATEX-CE, UL, CSA, IEC Ex, INMETRO, serie EX

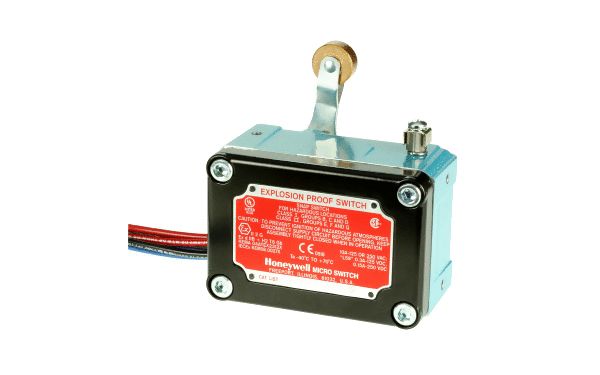

Serie EX

Guía de selección

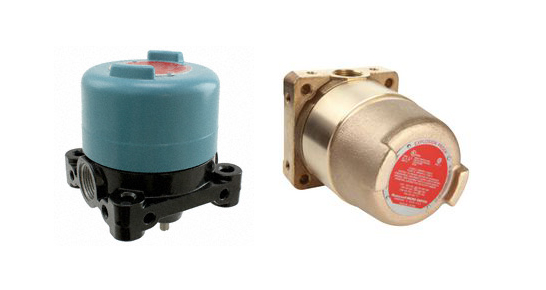

Analógico 4-20mA, ATEX, Ex, potenciométrico, hasta 4 SPDT, CX

Finales de carrera con salida de señales combinadas de tipo digital (hasta 4 circuitos SPDT con puntos de actuación ajustables independientes) y analógica 4-20mA. Cuerpo de bronce (para aplicaciones corrosivas 80CX series) o fundición de aluminio, con o sin retorno al punto central (posición mantenida). Contactos NC de apertura positiva para aplicaciones de seguridad y fácil configuración del sentido de giro (ajustable entre 15 y 90º). Rango de temperatura desde -40 a + 85 ºC y válidos para su uso en zonas clasificadas con riesgo de explosión. CE, UL, CSA, Ex.

Final de carrera proporcional CX

CX analógico instalación y montaje

Guía de selección

FC Inalámbrico a 2,4 GHz P2P Intrinsically Safe - WBX series

Final de carrera inalámbrico a 2,4 GHz (IEE 802.15.4) 250kbps y en función del país (14 dbm ó 8 dbm), para uso en ambientes de gas, vapor y niebla. Zona 0, 1, 20 y 22 según RD 681/2003 y de acuerdo con ATEX, UL y IEC Ex. Compatible con los receptores individuales WPMM, los multi-canal WDRR (hasta 14 canales con señales de salida de colector abierto NPN o PNP seleccionable) y los multi-protocolo WMPR con acceso a Internet EtherNet/IP (con capacidad de control de hasta 14 lazos didgitales o analógicos).

Ver gama de finales de carrera inalámbricos

Serie WBX

Guía de selección

Referencias más comunes
