Sensores ópticos

Sensores ópticos

Sensores ópticos de nivel de líquidos plásticos o metálicos series LL, LLE y LLN Honeywell

Características Generales

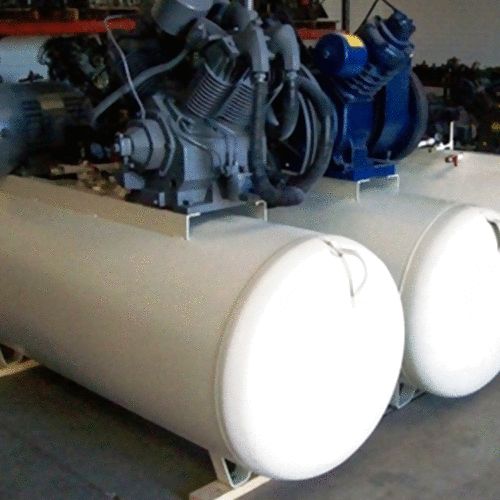

Tecnología óptica de luz infrarroja (estado sólido) ampliamente experimentada para el control de nivel de productos en estado líquido, en depósitos, tuberías, bombas de agua, controles de llenado, dosificación de productos, inundación, WC automáticos, fugas, cárters de vehículos, compresores, cafeteras e incluso contaje de burbujas de aire ó líquido en tubería (gota a gota).

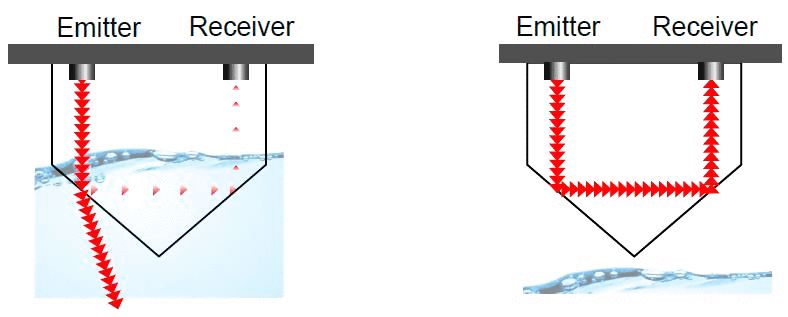

Basados en el principio de refracción y reflexión de la luz en una cúpula o prisma de Polysulphone, cristal o Trogamid. Cuerpos en latón zincado, acero inoxidable o enteramente en polysulphone.





Disponibilidad de versiones ATEX

Especificaciones



Válidos para control de nivel de líquidos, presencia de líquidos, fugas e inundaciones o sistemas de alimentación gota a gota

Aplicaciones

Inundación
Equipos laboratorio
Equipos hidráulicos
Maquinaria esterilización
Control de líquidos
Presencia de flujo
Spa - Bañeras
Automóvil
Vehículos pesados
WC automáticos
Fugas de líquidos
Sistemas de lubricación
Generadores eléctricos
Autoclaves
Motores
Controles gota a gota

Lineas de Productos

Plástico, trogamid y polysulphone

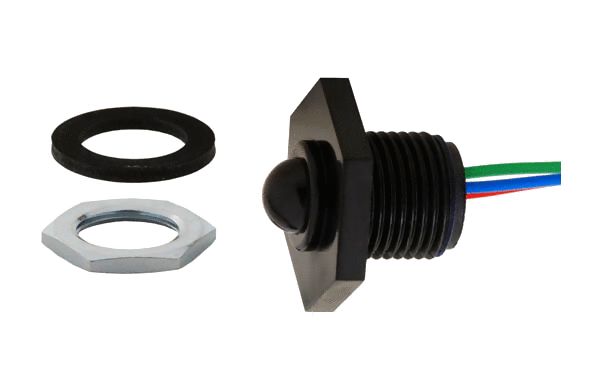

Miniatura M12 x 1mm +125ºC Serie LLE103000 - LLE103101

En plástico para rangos de temperatura de -25 a +80°C ó de -40 a +125°C de diseño compacto y salida digital (TTL). Rosca a proceso: M12 x 1mm o tipo botón, montaje interior o exterior. Pre-cableados o conector aéreo M12 x 1mm. Presión de trabajo: 5bar. Alimentación: de 5 a +12Vcc +/-5%. Salida: por transistor NPN (TTL) 10mA @25°C. Cualificación MIL-STD-883B2007.1 comprobados para 20 a 2000 Hz de frecuencia a 20g de fuerza.

Serie LLE103101

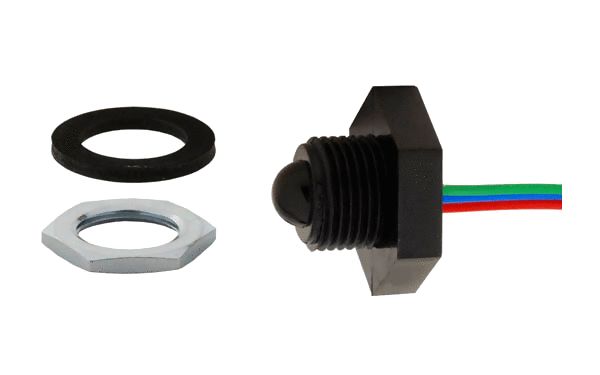

Montaje externo +125ºC - Serie LLE101000 - LLE101101

En plástico para rangos de temperatura de -25 a +80°C ó de -40 a +125°C de diseño compacto y salida digital (TTL). Rosca a proceso: M12 x 1mm o tipo botón, montaje interior o exterior. Pre-cableados o conector aéreo M12 x 1mm. Presión de trabajo: 5bar. Alimentación: de 5 a +12Vcc +/-5%. Salida: por transistor NPN (TTL) 10mA @25°C. Cualificación MIL-STD-883B2007.1 comprobados para 20 a 2000 Hz de frecuencia a 20g de fuerza.

Catalogo serie LLE

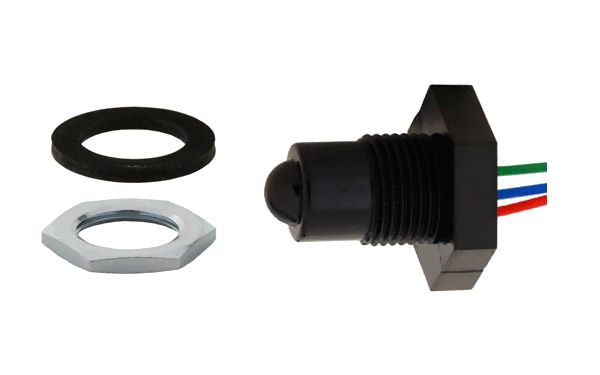

Cuerpo largo M12 +125ºC - Serie LLE102000 - LLE102101

En plástico para rangos de temperatura de -25 a +80°C ó de -40 a +125°C de diseño compacto y salida digital (TTL). Rosca a proceso: M12 x 1mm o tipo botón, montaje interior o exterior. Pre-cableados o conector aéreo M12 x 1mm. Presión de trabajo: 5bar. Alimentación: de 5 a +12Vcc +/-5%. Salida: por transistor NPN (TTL) 10mA @25°C. Cualificación MIL-STD-883B2007.1 comprobados para 20 a 2000 Hz de frecuencia a 20g de fuerza.

Serie LLE102000 - LLE102101

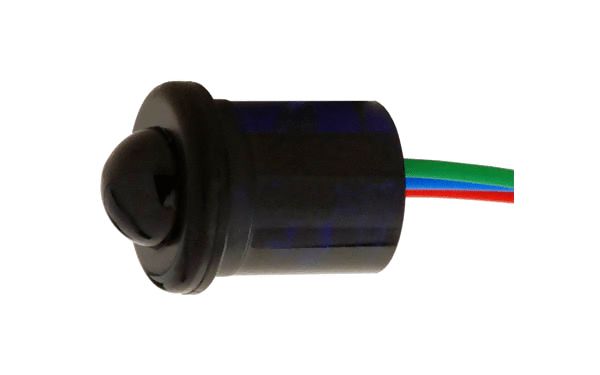

Miniatura tipo botón +125ºC Serie LLE105000 - LLE105101

En plástico para rangos de temperatura de -25 a +80°C ó de -40 a +125°C de diseño compacto y salida digital (TTL). Rosca a proceso: M12 x 1mm o tipo botón, montaje interior o exterior. Pre-cableados o conector aéreo M12 x 1mm. Presión de trabajo: 5bar. Alimentación: de 5 a +12Vcc +/-5%. Salida: por transistor NPN (TTL) 10mA @25°C. Cualificación MIL-STD-883B2007.1 comprobados para 20 a 2000 Hz de frecuencia a 20g de fuerza

Serie LLE105000 - LLE105101

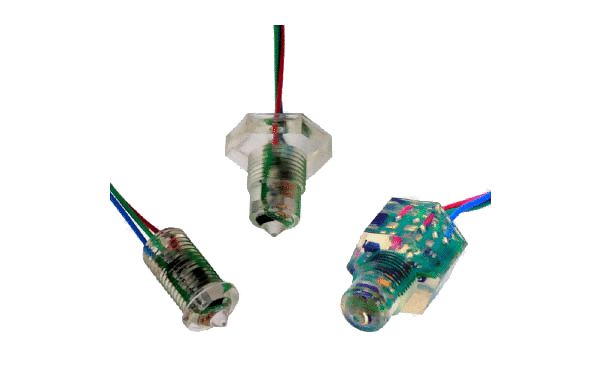

Trogamid productos químicos ó hidrocarburos - Serie OLT

Fabricado íntegramente en plástico Trogramid y que amplían su compatibilidad química para líquidos como el metanol, acetona, cloroformo, combustibles, hidrocarburos, etc.

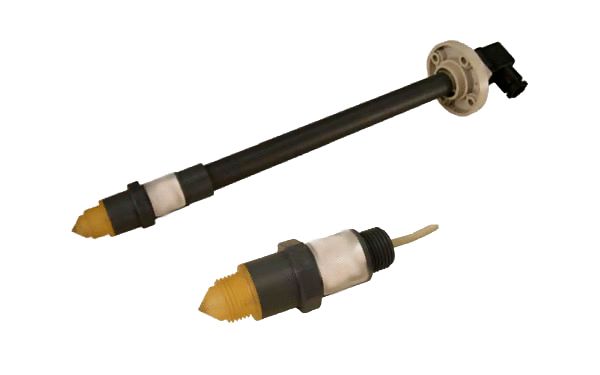

Sensor óptico de nivel industrial a medida - Serie OP 100

Modelo con rosca a proceso 1/2" BSP, alimentación a 24Vcc y posibilidad de ejecuciones a medida con diferentes longitudes de caña.

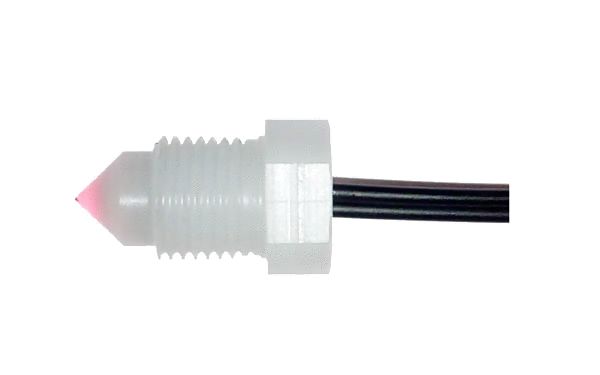

Sensor de nivel ultraminiatura por fibra óptica y amplificador

Soluciones por fibra óptica des de diámetro 4mm. Mismo principio de actuación por refracción de la luz, ausencia de partes metálicas y temperatura de funcionamiento de entre -30ºC y +105ºC. Amplificador separado.

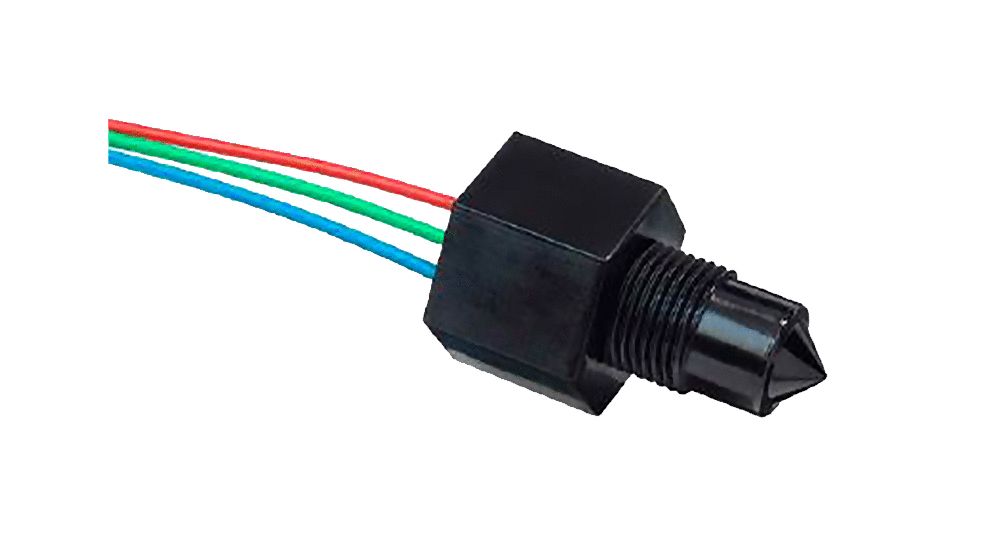

Amplificado 8-30Vcc PNP/NPN +125ºC, M12, 1/4

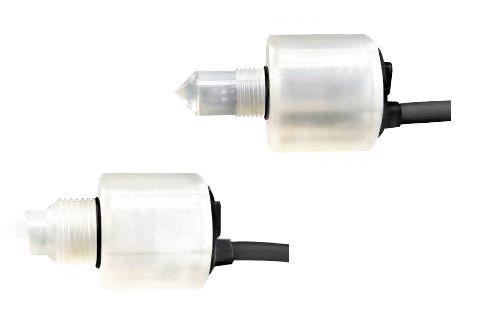

Disponibles en Polysulfon (para la mayoría de aplicaciones) y Trogamid® (aplicaciones quimicas), un material con certificación para la industria de alimentos y bebidas.
Existen versiones de alta temperatura ( -40°C a 125°C ) y con certificación ATEX para atmósferas explosivas .

Opciones metálicas en acero inoxidable y cúpulas primáticas de cristal.

El modelo LLC210D324-003, por ejemplo, opera con un rango de 8 a 30Vcc y ofrece una salida digita NPN/ NPN y funcionamiento con luz u oscuridad.

Aplicaciones comunes

Gracias a su fiabilidad y versatilidad, estos sensores se emplean en electrodomésticos, climatización, equipos médicos, impresoras y control de niveles en depósitos de agua o combustibles.

Sensor óptico de inundación, presencia o nivel de líquidos

Deteccion de todo tipo de líquidos (incluso de textura pastosa), desde agua hasta productos químicos agresivos.

Diseñado para ofrecer una respuesta rápida y precisa, el sensor activa una alarma en solo 3 segundos al contacto con cualquier líquido . Su construcción en Udel® Polisulfhone le proporciona una resistencia química excepcional, haciéndolo fiable incluso en entornos con ácidos o combustibles.

Detección universal: Válido para agua, aceite, combustible, diésel y ácidos

Instalación sencilla y versátil: Se monta en el suelo o la pared y se ajusta a la altura deseada

Integración fácil: Se conecta a su sistema de alarma, BMS, amplificadores multirango ó PLC's

Construcción robusta: Material de alta calidad que soporta condiciones exigentes

Disponible en versión estándar (OSP) para entornos generales y en versión ATEX (AOSP) para áreas con atmósferas explosivas

Detector de presencia de aceites en agua o líquidos conductivos

Sensor óptico de fugas diseñado para la monitorización continua de áreas críticas, tanto en interiores como en exteriores, para la detección de derrames de líquidos no conductores, como gasóleo o aceite . Es la solución ideal para proteger zonas de contención, cubetas y bandejas de goteo asociadas a depósitos, tuberías y generadores.

  • Doble Detección Inteligente: Integra un sensor óptico para líquidos no conductores (aceite, combustible) y un sensor de varillas de acero inoxidable para líquidos conductores (agua). Su diseño inteligente evita falsas alarmas: si detecta agua primero, ignora la señal de aceite hasta que el agua sea eliminada .

  • Tecnología Fiable: El sensor óptico funciona por el principio de reflexión interna total. Cuando un líquido cubre la cúpula de polisulfphone, la cantidad de luz recibida por el fototransistor disminuye, activando la alarma .

  • Fácil Integración: Cuenta con un relé con contacto libre de tensión (1A 30VAC/DC) que se integra fácilmente con sistemas de alarma existentes, como un Sistema de Gestión de Edificios (BMS) o un PLC .

  • Diseño Robusto: Fabricado en plástico ABS con clasificación IP65, lo que lo hace resistente a la intemperie para uso exterior . Incluye un soporte de acero inoxidable para montaje en el suelo o en la pared .

  • Ajustable y Versátil: La altura del sensor es ajustable para seleccionar la profundidad de derrame que activará la alarma (entre 1 y 25 mm) . El cable de señal estándar es de 3 metros, pero se puede extender hasta 100 metros .



Metálicos, ópticos y capacitivos para sólidos y líquidos

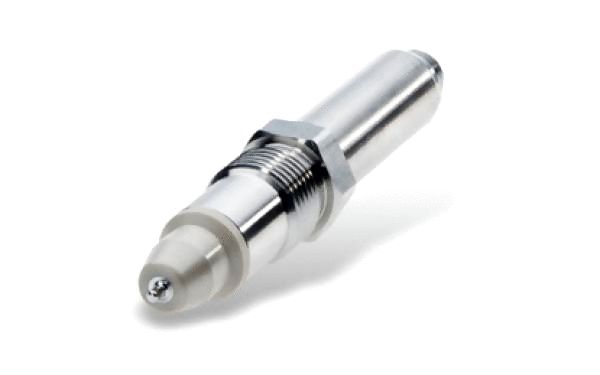

Capacitivo nivel de grasa productos pastosos - CAS7

Detector capacitivo ideado para la detección de productos pastosos, líquidos e incluso un modelo especial desarrollado para detectar la contaminación de grasa en tubería de alta sensibilidad. Incluye sonda de temperatura (compensación interna) y visualización por software (gratuito) del valor de porcentaje de capacitancia. Gracias a esta visualización puede ajustarse fácilmente su transistor de salida a NPN/PNP abierto o cerrado e histéresis de acuerdo con nuestras necesidades. Incorpora led de alta visualización, posibilidad de retardo de la señal de salida y temperatura de +130ºC por períodos cortos de tiempo (procesos de limpieza). Sellado IP67, rosca G 1/2", acero inoxidable 316L, PEEK y conector standard M12 x 1mm.

Serie CAS7

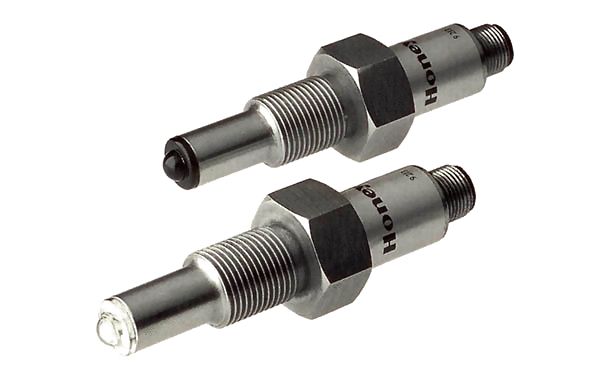

Enteramente mecanizado +125ºC FDA, UL y CSA - Serie LLN

Mecanizados completamente en acero inoxidable. Conector M12 x 1mm o cable. Alimentación de 10 a 40 Vcc. Salida: por transistor NPN (200mA carga máx.). Temperatura de trabajo: -40°C a +125°C. Rosca a proceso: 3/8 BSP. Aprobaciones: FDA, UL, CSA y sanitaria 3-A.

Serie LLN

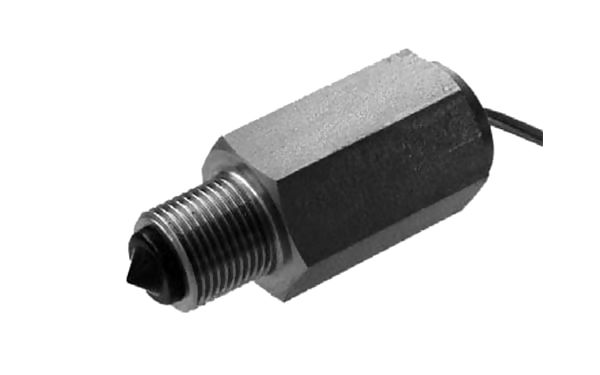

Cúpula prismática alta inmunidad

Cuerpo en latón o acero inoxidable, pre-cableado. Alimentación: 5 a 15 Vcc, 10 Vcc a 28 Vcc, 10Vcc a 45 Vcc. Salida: por transistor NPN, PNP ó “push pull”. Rosca a proceso: M12x 1, 1/4 “NPT, 3/8” NPT, ¼ BSP, 3/8 BSP, ½ in-20 SAE, 5/8 in-18 SAE, 9/16 in-18 SAE.

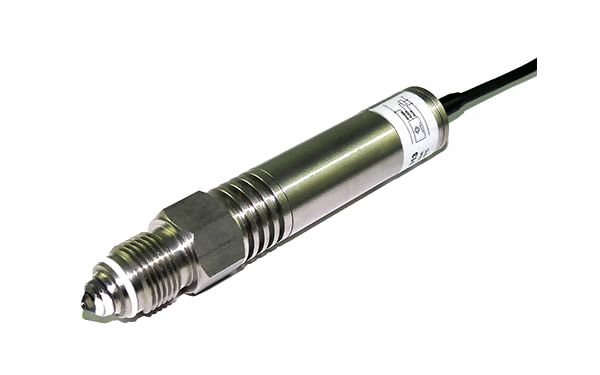

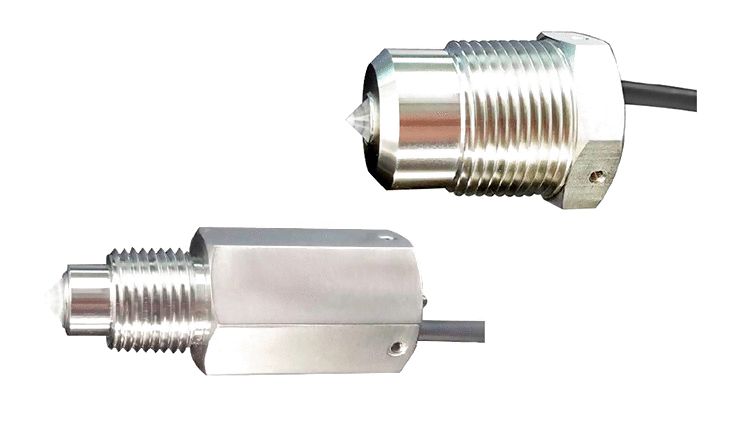

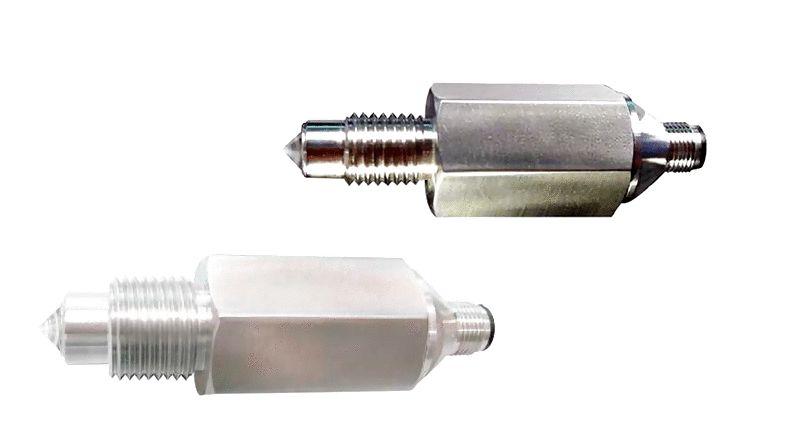

Cúpula de cristal, inoxidable +140ºC G 1/2

Con cúpula de cristal especialmente diseñado para sensar líquidos químicos agresivos y para altas temperaturas de hasta +140°C. Cuerpo en acero inoxidable. Conector M12 x 1mm o cable. Alimentación: de 12 a 28 Vcc. Salida: por transistor NPN ó PNP. Rosca a proceso: G 1/2".

Serie LLX/POS

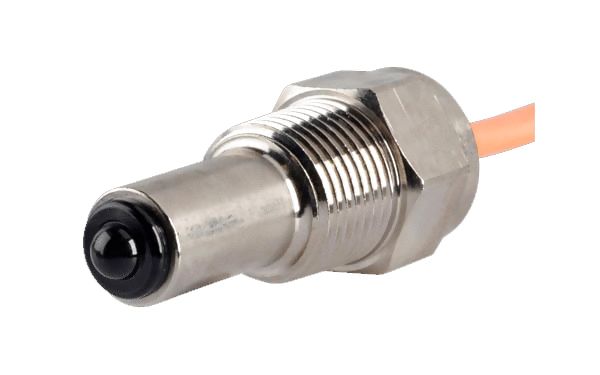

Latón zincado NPN

Cuerpo en latón zincado o acero inoxidable con rosca 1/2" BSPT. Pre-cableado o conector aéreo M12 x 1mm. Temperatura: de -25 a +80°C ó -40 a +125°C. Alimentación: de 5 a +12Vcc +/-5%. Salida: por transistor NPN (TTL) 10mA @25°C. Presión de trabajo: 25bar.

Serie LLE

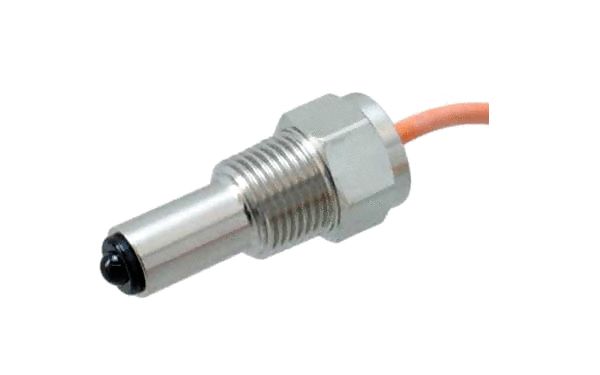

Acero inox. NPN

Cuerpo en latón zincado o acero inoxidable con rosca 1/2" BSPT. Pre-cableado o conector aéreo M12 x 1mm. Temperatura: de -25 a +80°C ó -40 a +125°C. Alimentación: de 5 a +12Vcc +/-5%. Salida: por transistor NPN (TTL) 10mA @25°C. Presión de trabajo: 25bar.

Serie LLE

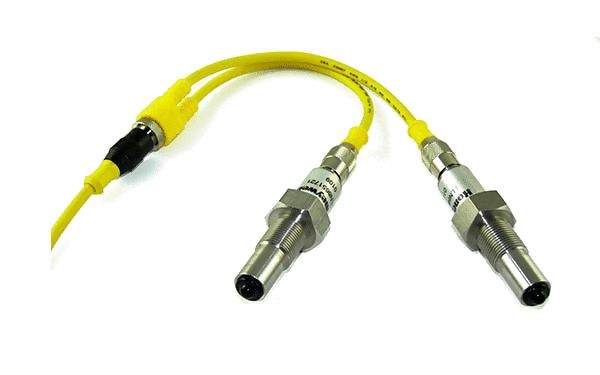

Conectores M12 x 1mm estándar conexionado en

Simplifica el control de nivel mínimo y máximo integrando las señales en un sólo cable que comparte la alimentación y envía una señal independiente de cada sensor. Posibilidad de integración de hasta 8 señales. Conexiones M12x1mm com LED indicativo de alimentación y cambio de estado.

Sensor óptico de inundación ATEX y seguridad intrínseca

Equipo con certificación ATEX y seguridad intrínseca, este sensor está diseñado para operar de forma segura en zonas con atmósferas potencialmente explosivas, eliminando cualquier riesgo de chispa. Su tecnología óptica avanzada detecta de forma fiable cualquier líquido (agua, combustible, aceite) al contacto con la punta prismática del sensor.

Certificación ATEX, UKCA e IECEx: Garantiza el cumplimiento de las normativas más estrictas para entornos peligrosos.

Tecnología NAMUR: Sistema de baja energía que previene la ignición de atmósferas explosivas.

Construcción Robusta: Acero inoxidable 316 y soporte ajustable para una instalación versátil y duradera.

Detección Universal: Válido para una amplia gama de líquidos, desde agua hasta productos petroquímicos.

Diseñado para trabajar con una barrera galvánica, el sensor AOSP es la opción ideal para proteger sus activos en aplicaciones críticas, garantizando al mismo tiempo la seguridad del personal y el cumplimiento medioambiental

Acceso a Internet IoT

Módulos de conectividad a la plataforma wireless Limitless y acceso a Internet con posibilidad de integración de más de 80 sensores distintos, 100 sensores por "gateway" y capacidad de gestión de hasta 20 redes de 500 sensores.

Ver gama de productos wireless IoT

Plataforma Limitless Honeywell

LL101101, LL102101, LL103101, LL8851T5, LL8951T5, LLE101000, LLE101101, LLE101101-001, LLE101101-086, LLE102000, LLE102101, LLE103000, LLE103000-VL379, LLE103101, LLE105000, LLE105100, LLE205000, LLE205100, LLE305000, LLE305100, LLN865172-1, LLN865172-2, LLN865182-1, LLN865182-2
