Sensores másicos de flujo de aire

Transductores de caudal ó presión ultra-baja de tipo dinámica en línea

Características Generales

Transductores de caudal de aire o gases para la medida directa del caudal, o bien de forma indirecta mediante un "by-pass" y control de caudales mucho mayores.

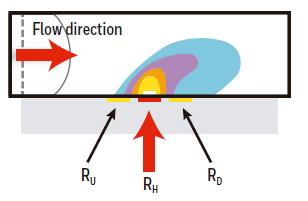

En algunas aplicaciones de flujo o caudal de aire, es posible que exista contaminación por polvo o suciedad, pudiendo ser fácilmente minimizadas. Las partículas de polvo o suciedad en un conducto, circulan en dirección paralela a la superficie del "chip" manteniéndose en este caso la micro estructura del sensor, limpia por efecto "thermophoretic" el cual mantiene alejadas las partículas de polvo micrométricas de la estructura del sensor.

En un proceso acelerado de "test" de vida (20 años) con un flujo de aire inferior a 50 sccm, en un ambiente de aire típicamente industrial se consiguió un resultado de degradación "cero" en la respuesta del sensor.

Electromedicina

Medical

Especificaciones

Transductores primarios o transmisores de caudal másicos o presión de ultra-baja sensibilidad para aire o gases
Compensados en temperatura, básicos, amplificados y señal de salida de tipo lineal o ratiométricos en voltaje, mA ó digital I2C (14bits)
Tecnología de estado sólido y válidos para utilización en equipos portátiles alimentados por baterías y a prueba de golpes y vibraciones de 100g (3 ejes)
Aprobaciones FAA,FDA y CE para su utilización en aplicaciones médicas (RoHS y REACH)
Alta resolución y estabilidad en flujos bajos
Calibración específica para determinados gases (de acuerdo con sus características térmicas) y fondo de escala requerido (también para las versiones bi-direccionales)

Aplicaciones

Industria médica

Respiración asistida

Electromedicina

Flujo fuerza y presión

Procesos de esterilización

Aplicaciones médicas

Otras aplicaciones

Equipos laboratorio

Biotecnología

Control de líquidos

Sistemas de lubricación

Tratamiento de agua

Ventilación asistida

Control de fugas

Presión positiva CPAP

Nebulizadores

Electrodomésticos

Máquinas de Anestesia

Flujo de aire o gas HVAC

Lineas de Productos

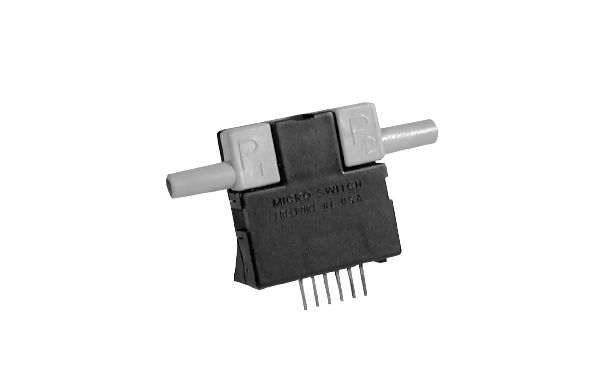

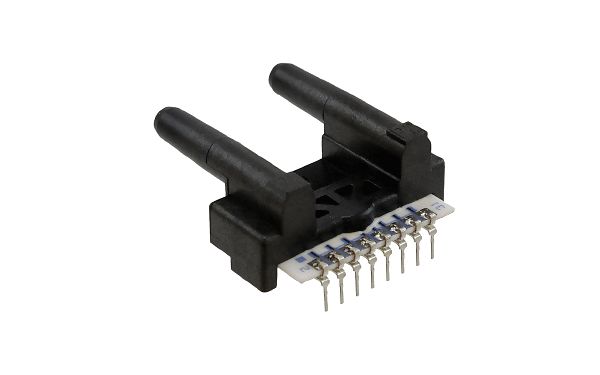

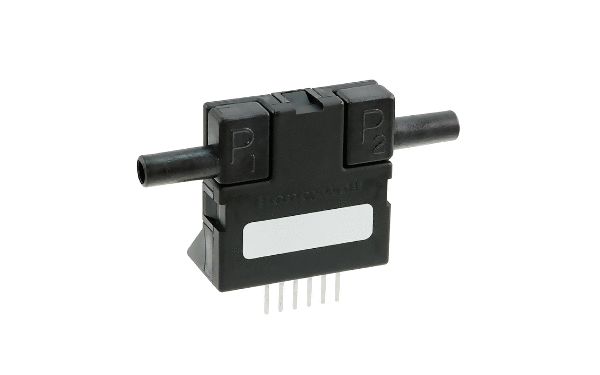

Sensores másicos de flujo de aire / gas no-amplificados

Sensores másicos y tipo Venturi de aire / gas amplificados

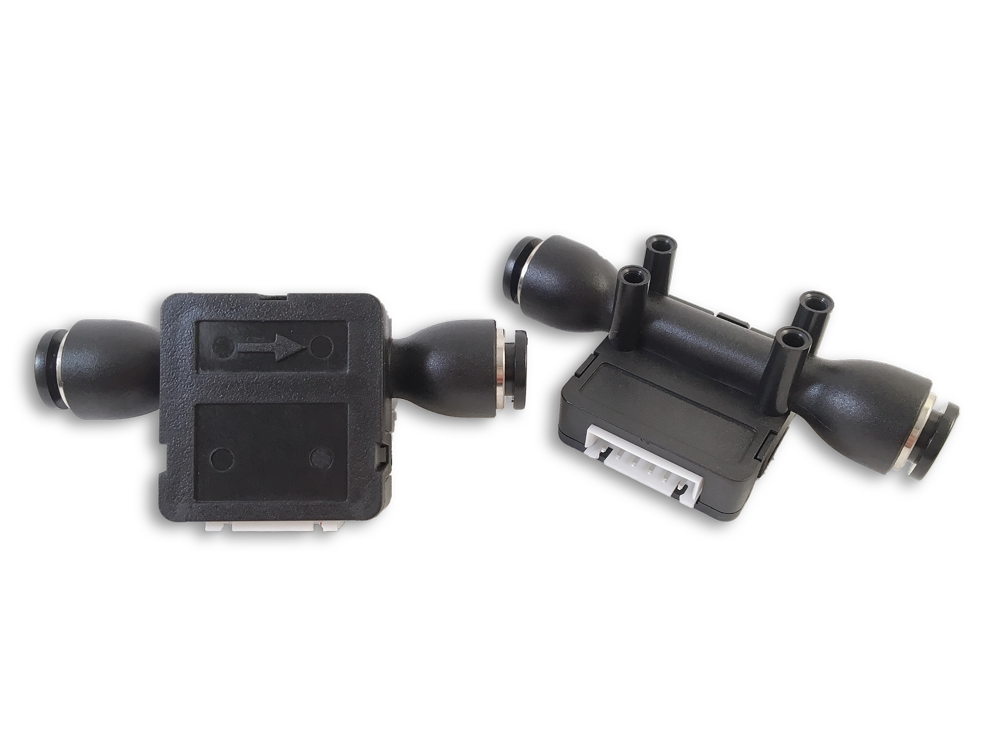

Sensor de caudal tipo Venturi hasta 60SLPM y salida 1-5Vcc

Sensor de caudal tipo Venturi especialmente diseñado para equipos médicos portátiles y conexionado de tubería automático tipo "push to connect". Señal de salida lineal de tipo analógico por voltaje 1-5Vcc o tipo digital I2C (14 bits). Precisión típica de un 1% ó 4% en función del fondo de escala. Tiempo de respuesta 5 m/seg y rango de temperatura de funcionamiento entre -25 y +85 ºC. Según FAA,FDA y CE para su utilización en equipos médicos.

Caudal de aire/gas hasta 500SLPM bidireccional Vcc ó I2C

Sensor de aire o gas the tecnología térmica para el control de flujo continuo de forma unidireccional o bidireccional (hasta +/-500SLPM) o a medida (+160/-200SLPM por ejemplo). Señal de salida analógica lineal por voltaje 1-5Vcc ó digital I2C (14 bits). Precisión del 1% ó 4% en función del fondo de escala. Y de acuerdo con las certificaciones RoHS y REACH.

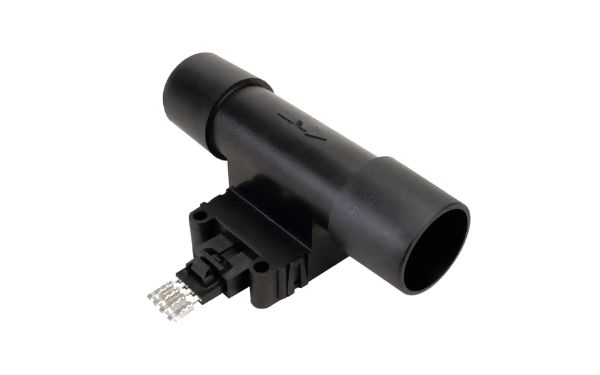

200 SPLM compensados y amplificados - Serie AWM700

Transmisor de de caudal de aire o gas (mass airflow sensor) unidireccional de 200 litros por minuto (SLPM) con señal de salida amplificada y compensada en voltaje de tipo lineal y rango de 1-5Vcc. Modelo AWM720P1 con conector AMP 103956-3 incluido y tomas de conexión a proceso de tipo cónico y diámetro de 22mm. Existiría también un modelo con las mismas características y principio de funcionamiento, de tipo bidireccional y rango de +/-300SLPM modelo Honeywell AWM730B5.

Serie AWM700

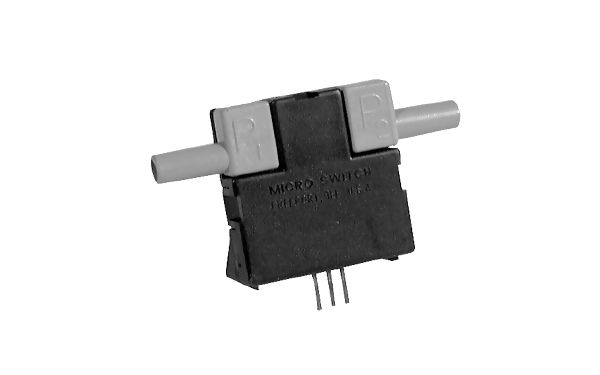

Caudal o presión diferencial dinámica 5mbar- Serie AWM3000

Sensores de caudal o presión dinámica (Mass air flow) de tipo unidireccional o bidireccional con señal de salida amplificada en voltaje ó mA. Rangos de presión ultra-bajo y altísima sensibilidad desde 0,5"H2O hasta 1 litro por minuto (SLPM). Típicamente utilizados para lectura directa o con criterio de "bypass" para el control de caudales muy superiores. Ver pdf y nota de aplicación "bypass use".

Serie AWM3000

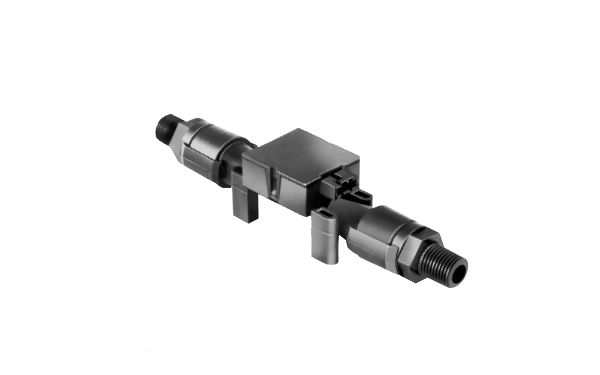

Tipo Venturi señal acondicionada hasta 20 SLPM - Serie AWM5000

Serie AWM5000

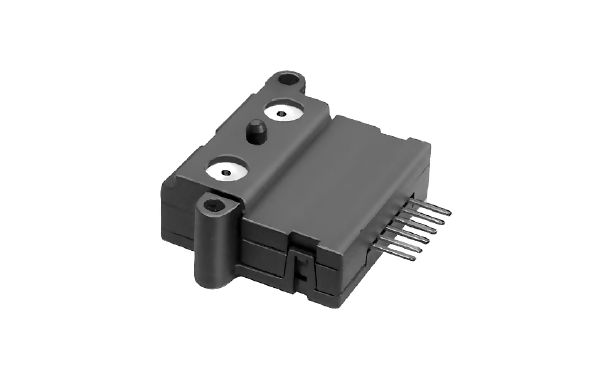

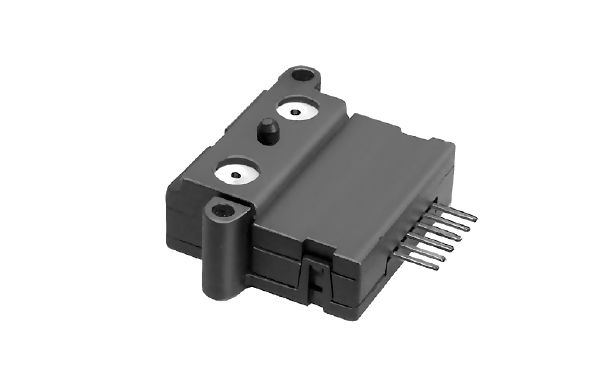

Bidireccionales o hasta +6 SLPM +/-1% - Serie AWM40000

Serie AWM40000

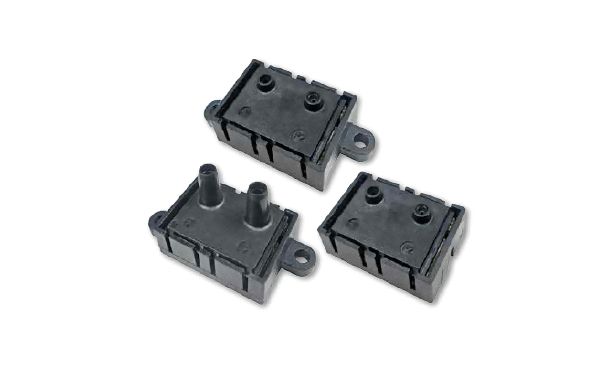

+/- 750 SCCM 3,3Vcc 0,049% FS Serie HAF SCCM

Serie HAF SCCM

Hasta 300 SLPM 12bits manifold mount - Serie HAF SLPM

Serie HAF SLPM

Sensores de caudal de líquidos para OEMS

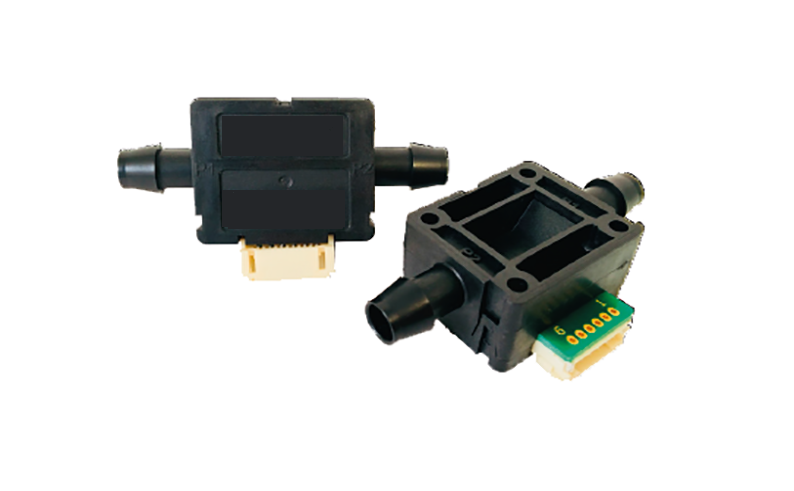

Sensor de caudal de líquido por gravedad 3 litros/minuto

Sensor de caudal para el control de flujo de líquidos con tecnología de estado sólido (principio térmico) y sin ninguna parte mecánica en movimiento. La resistencia al paso del líquido y perdida de carga es ínfima, lo cual permite que para determinadas aplicaciones, que el liquido pueda circular por propia gravedad. Modelos con rango de funcionamiento entre 0 y 3 litros o bien 0 a15 litros por minuto. Alimentación a 5Vcc y señal de salida entre 0 y 4,5Vcc. Máxima temperatura de trabajo +75°C y presión de 30 psi (2bar).

Sensor turbina de efecto Hall de 1,5 a 35l/min - Serie C7195A2

Turbina electromagnética de efecto "Hall" para el control de caudal de líquidos entre 1,5 litros y 35 litros por minuto. Máxima temperatura del fluido hasta +80°C. Cuerpo en PPS y rosca a proceso de 1/2", 3/4" BSP (Gas) ó inserción directa (manifold version). Señal de salida por transistor de colector abierto (10mA carga) y rango de alimentación entre 5 y 12Vcc.

Turbina de efecto Hall Serie C7195A2

Referencias más comunes

AWM1100V, AWM1200V, AWM1300V, AWM2100V, AWM2100VH, AWM2150V, AWM2200V, AWM2300V, AWM2300VH, AWM3100V, AWM3130V, AWM3150V, AWM3200CR, AWM3200V, AWM3201CR, AWM3300V, AWM3303V, AWM42150VH, AWM42300V, AWM43300V, AWM43300VH, AWM43600V-2, AWM5101VA, AWM5101VN, AWM5102VA-DT, AWM5102VN, AWM5103VA, AWM5103VA-DT, AWM5103VC, AWM5103VN, AWM5104VA, AWM5104VC, AWM5104VN, AWM5104VN-IT, AWM720B5, AWM720P1, AWM730B5, AWM730P1, AWM92100V, AWM92101V, AWM92200V, PMF4103V, PMF5007V-MM, PMF4999V-BI, PMFc720P1, PMFc3300V, HAFBLF0050C4AX3, HAFBLF0050C4AX5, HAFBLF0050C5AX3, HAFBLF0050C5AX5, HAFBLF0050C6AX5, HAFBLF0050CAAX3, HAFBLF0050CAAX5, HAFBLF0100C4AX3, HAFBLF0100C4AX5, HAFBLF0100C5AX3, HAFBLF0100CAAX3, HAFBLF0200C2AX3, HAFBLF0200C2AX5, HAFBLF0200C4AX3, HAFBLF0200C4AX5, HAFBLF0200C5AX5, HAFBLF0200C6AX3, HAFBLF0200C6AX5, HAFBLF0200C7AX5, HAFBLF0200CAAX3, HAFBLF0200CAAX5, HAFBLF0400C4AX3, HAFBLF0400C4AX5, HAFBLF0400C5AX3, HAFBLF0400C6AX3, HAFBLF0400CAAX3, HAFBLF0400CAAX5, HAFBLF0750C4AX3, HAFBLF0750C4AX5, HAFBLF0750CAAX3, HAFBLF0750CAAX5, HAFBSF0200C2AX3, HAFBSF0200C2AX5, HAFBSF0200C4AX3, HAFBSF0200C4AX5, HAFBSF0200C6AX5, HAFBSF0200C7AX5, HAFBSF0200CAAX3, HAFBSF0200CAAX5, HAFBSS0200C2AX3, HAFBSS0200C2AX5, HAFBSS0200C4AX3, HAFBSS0200C4AX5, HAFBSS0200CAAX3, HAFBSS0200CAAX5, HAFSLF0050C4AX3, HAFSLF0050C4AX5, HAFSLF0050C5AX3, HAFSLF0050CAAX3, HAFSLF0050CAAX5, HAFSLF0100C4AX3, HAFSLF0100C4AX5, HAFSLF0100C6AX3, HAFSLF0100C7AX3, HAFSLF0100CAAX3, HAFSLF0100CAAX5, HAFSLF0200C4AX3, HAFSLF0200C4AX5, HAFSLF0200CAAX3, HAFSLF0200CAAX5, HAFSLF0400C4AX3, HAFSLF0400C4AX5, HAFSLF0400CAAX3, HAFSLF0400CAAX5, HAFSLF0750C4AX3, HAFSLF0750CAAX3, HAFSLF0750CAAX5, HAFUHH0010L4AXT, HAFUHH0015L4AXT, HAFUHH0020L3AXT, HAFUHH0020L4AXT, HAFUHH0050L4AXT, HAFUHH0100L3AXT, HAFUHH0100L4AXT, HAFUHH0200L4AXT, HAFUHH0300L4AXT, HAFUHM0010L4AXT, HAFUHM0015L4AXT, HAFUHM0020L4AXT, HAFUHM0020L5AXT, HAFUHM0050L4AXT, HAFUHM0100L4AXT, HAFUHM0200L4AXT, HAFUHM0200L5AXT, HAFUHT0010L4AXT, HAFUHT0015L2AXT, HAFUHT0015L4AXT, HAFUHT0020L3AXT, HAFUHT0020L4AXT, HAFUHT0050L2AXT, HAFUHT0050L3AXT, HAFUHT0050L4AXT, HAFUHT0050L5AXT, HAFUHT0050L6AXT, HAFUHT0050L7AXT, HAFUHT0100L4AXT, HAFUHT0100L6AXT, HAFUHT0200L2AXT, HAFUHT0200L4AXT, HAFUHT0300L4AXT
