Tecnología capacitiva, posición, nivel y movimiento

Sensores capacitivos para detección de objetos y control de nivel de sólidos ó líquidos

Características Generales

Los detectores capacitivos son “interruptores electrónicos” de característica estática que actúan sin elementos electromecánicos. Su funcionamiento se basa en un circuito oscilante RC y las líneas del campo eléctrico que se cierran a través del aire. La aproximación de un objeto con una constante dieléctrica superior a la del aire, ocasiona el desequilibrio del circuito y el inicio de las oscilaciones.
Esta variación de la capacidad es función no sólo de la constante dieléctrica, sino también del volumen, densidad y compacticidad del objeto o substancia a detectar. Es por esta razón por lo que la mayor parte de detectores capacitivos llevan incorporado un ajuste de sensibilidad para adaptarlo a cada uno de los elementos a detectar de acuerdo con sus propias características y constitución.
Sensibles a la mayoría de líquidos y materiales, permitiendo la detección de otros materiales a través de materiales o paredes no conductores (presencia de agua en el interior de una tubería plástica o envoltorio metálico en el interior de una caja de cartón).
En general, los líquidos y sólidos conductores son detectados a una distancia mayor que los materiales aislantes, ligeros o porosos. Si la distancia de detección disminuye, la histéresis también disminuye.
Validos para materiales no conductores como plástico, cristal, goma y conductivos como metales o agua.
Versiones para montaje saliente o enrasado (montaje empotrado / no empotrado
Las distancias de funcionamiento dependen de la constante dieléctrica del material que se desea detectar. Cuanto mayor sea este valor más fácilmente se detectará el material (ver tabla a continuación orientativa de las constantes dieléctricas de algunos materiales)

Aplicaciones

Lineas de Productos

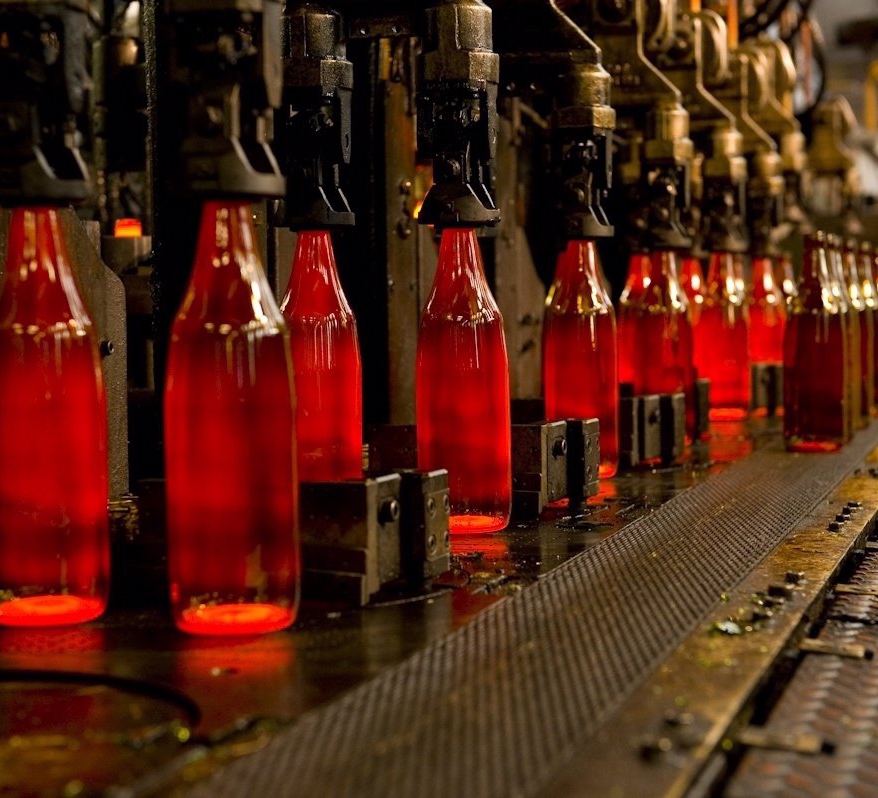

Digitales o analógicos para detección de objetos y niveles de llenado

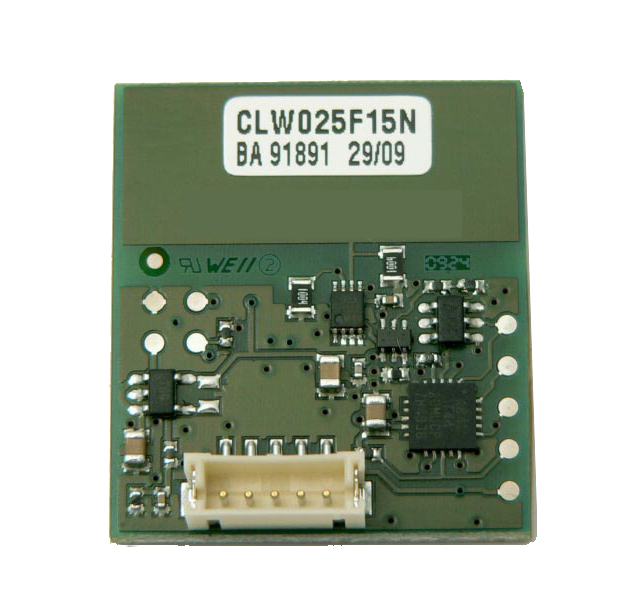

Sensor capacitivo ON-OFF PCB OEM no intrusivo

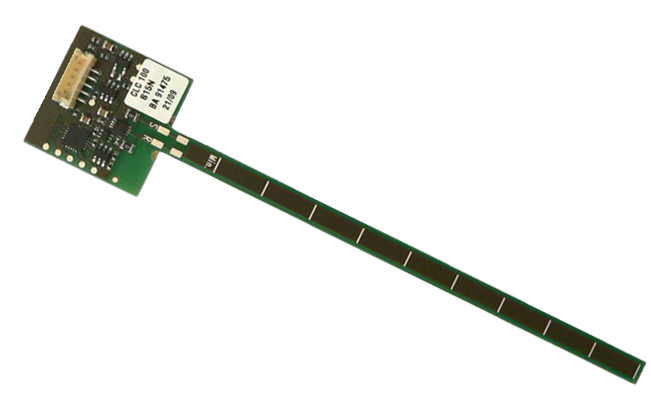

Detector capacitivo no intrusivo para OEM

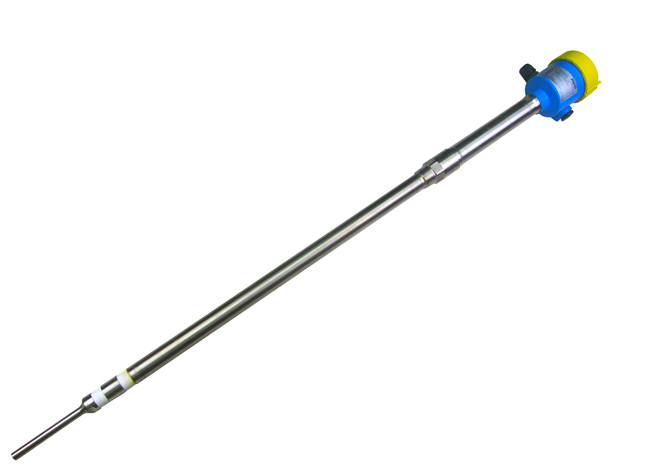

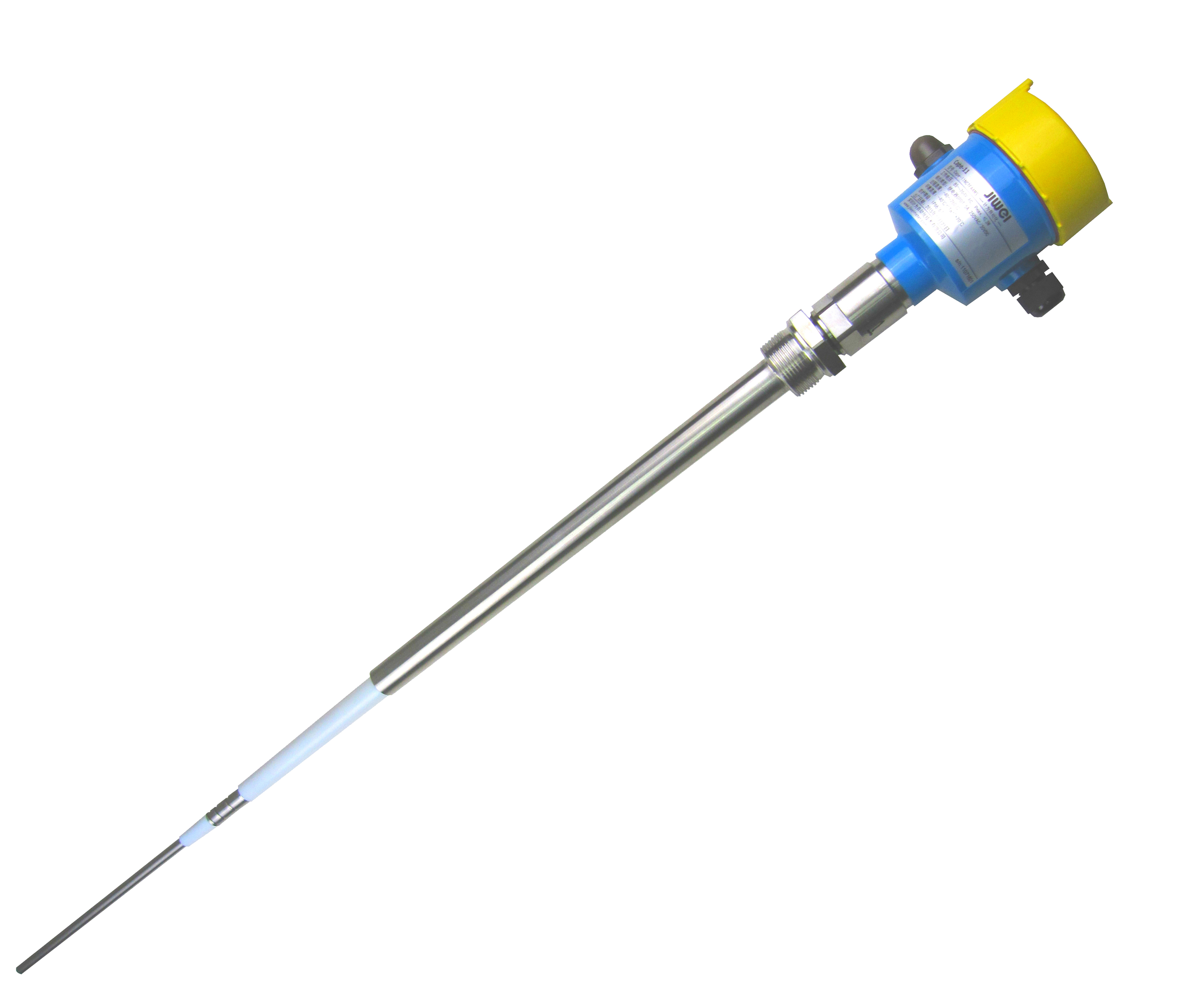

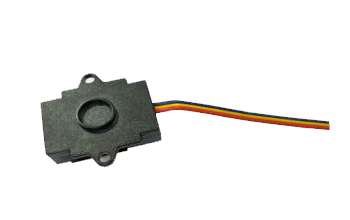

Interruptor de nivel capacitivo ON/OFF

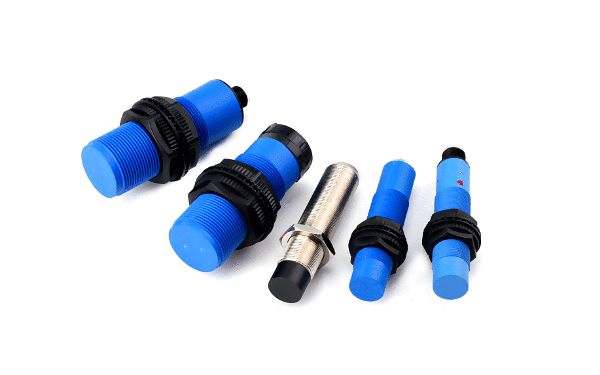

Detectores proximidad capacitivos CA-CC 2 hilos

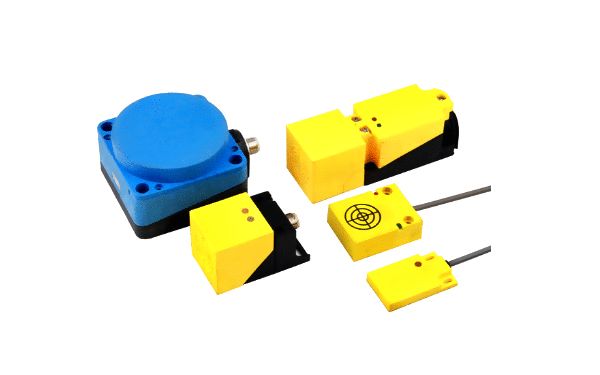

Capacitivos digitales o analógicos PNP ó NPN

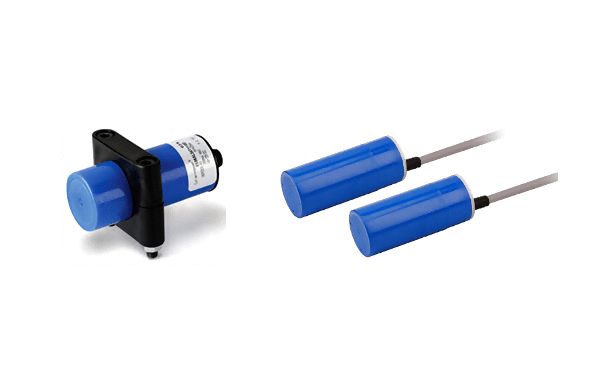

Cilíndricos o roscados cable o M12x1mm

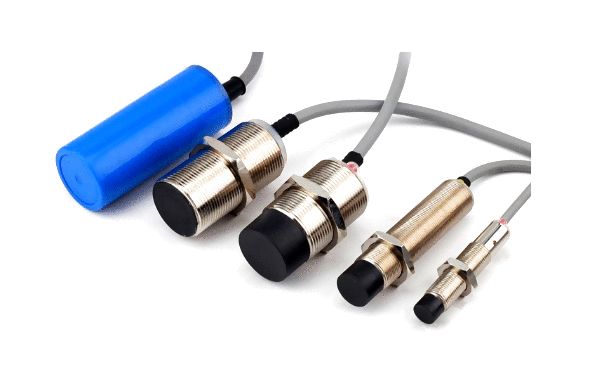

Capacitivos según norma NAMUR 2 hilos

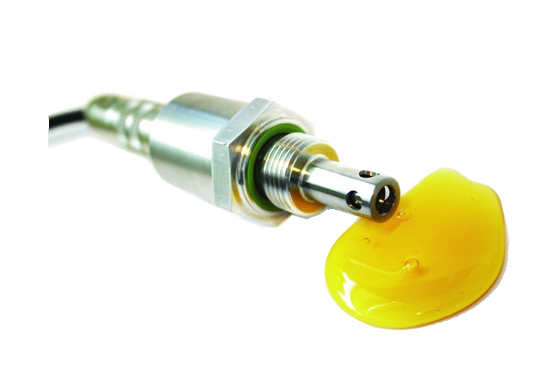

Sensor capacitivo motores compresores

Capacitivo nivel de grasa productos pastosos - CAS7

Detector capacitivo ideado para la detección de productos pastosos, líquidos e incluso un modelo especial desarrollado para detectar la contaminación de grasa en tubería de alta sensibilidad. Incluye sonda de temperatura (compensación interna) y visualización por software (gratuito) del valor de porcentaje de capacitancia. Gracias a esta visualización puede ajustarse fácilmente su transistor de salida a NPN/PNP abierto o cerrado e histéresis de acuerdo con nuestras necesidades. Incorpora led de alta visualización, posibilidad de retardo de la señal de salida y temperatura de +130ºC por períodos cortos de tiempo (procesos de limpieza). Sellado IP67, rosca G 1/2", acero inoxidable 316L, PEEK y conector standard M12 x 1mm.

Serie CAS7

Sensores capacitivos analógicos
