Visualizadores magnéticos

Visualizadores magnéticos

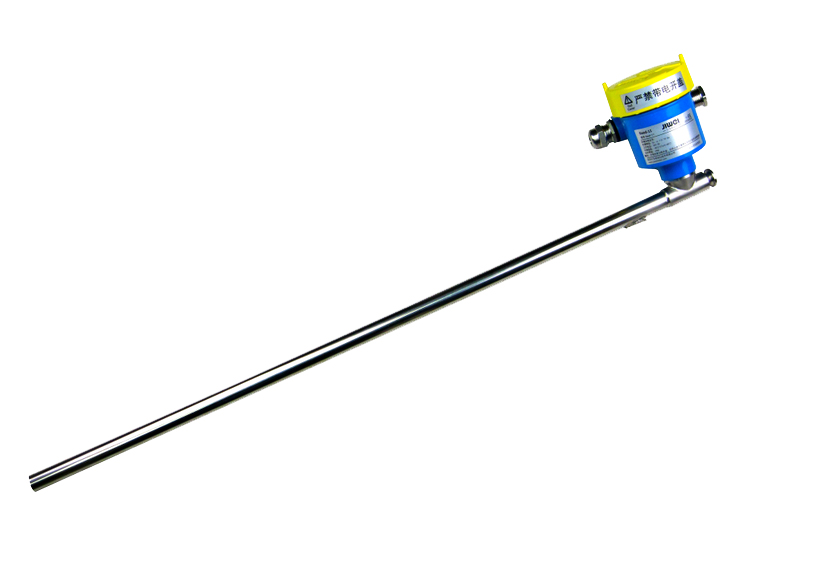

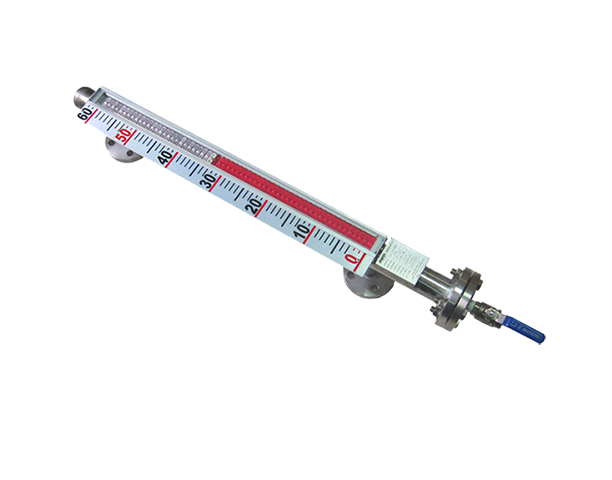

Transmisores y visualizadores magnéticos de nivel de líquidos SIL2 / SIL3

Características Generales

Transmisores y visualizadores de nivel basados en la teoría de los vasos comunicantes o equilibrio en "U" de recipientes conectados entre sí y sometidos a presión atmosférica (fuerza que ejerce el aire sobre la superficie de la tierra).

Para una mezcla homogénea ésta se distribuirá equitativamente y para una mezcla hetereogéna, el líquido más denso conseguirá una menor altura que el líquido menos denso.

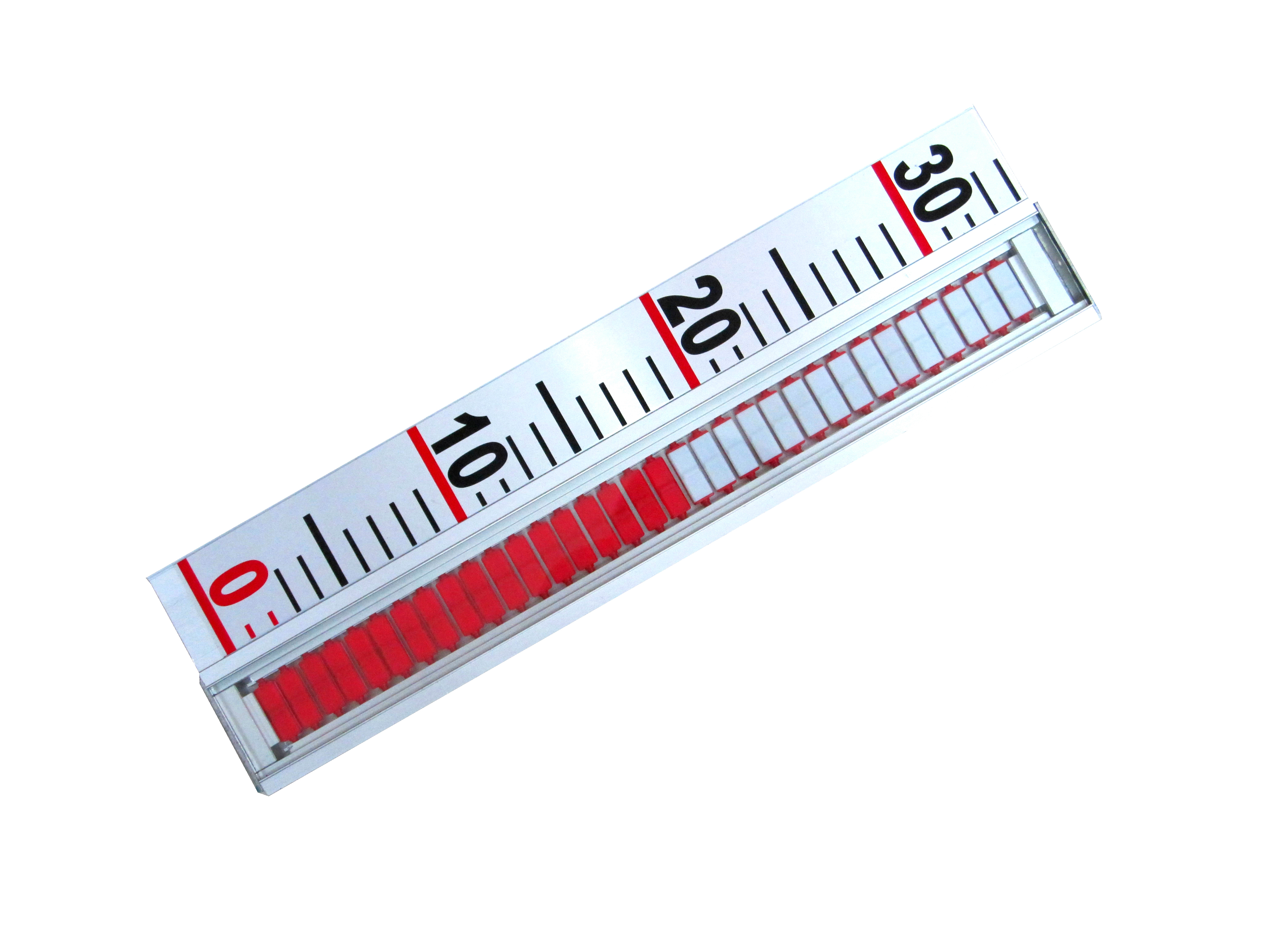

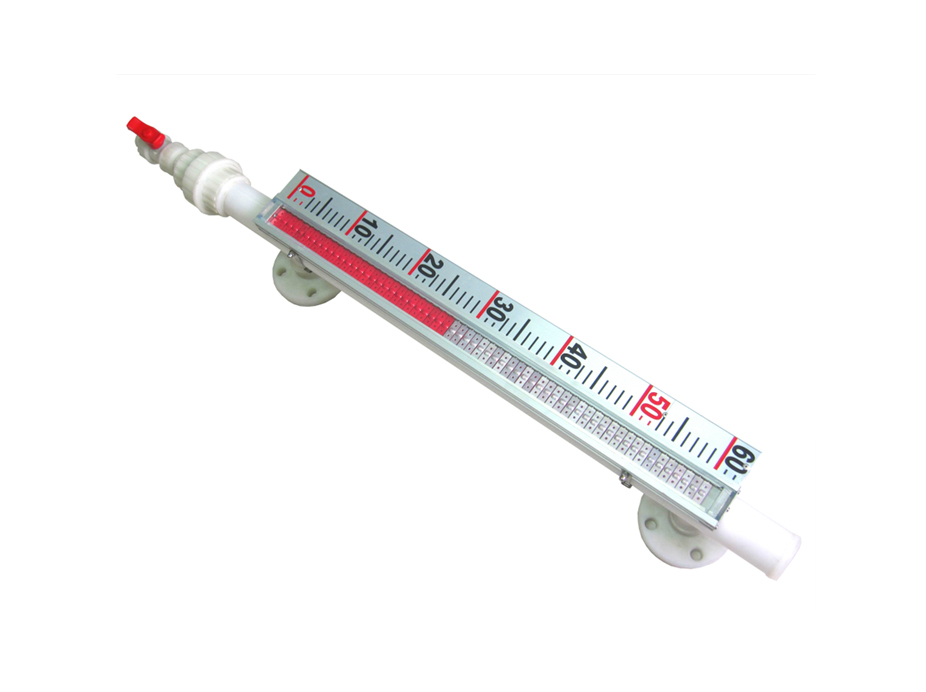

A medida que el nivel de líquido en el recipiente varía hacia arriba o hacia abajo, el flotador magnético ubicado en la cámara sube o baja simultáneamente. Debido al efecto de acoplamiento magnético, el flotador con un imán permanente integrado, activa las aletas magnéticas interactuadas en el panel de visualización que está montado al lado de la cámara. Las aletas asociadas girarán 180 grados para indicar el nivel del líquido. La superficie frontal y posterior de las solapas están revestidas con dos colores respectivamente (rojo y blanco). Generalmente, cuando el nivel del líquido aumenta, el flotador magnético se mueve hacia arriba y hace que las aletas magnéticas asociadas cambien de blanco a rojo, y cuando el nivel de líquido baja, las aletas magnéticas asociadas cambian de rojo a blanco.

La base del indicador está hecha de aleación de aluminio para alta temperatura. La cubierta protectora frontal puede ser de vidrio o lámina acrílica. Los accesorios de los extremos y el proceso de sellado del cristal son de diseño único. La protección frente al ingreso de polvo o agua, excede del IP54 y el nivel superior IP65, IP66 ó IP67 se puede seleccionar para diversas aplicaciones. El sistema de acoplamiento magnético es de diseño innovador entre el flotador y las aletas que mejora en gran medida la confiabilidad del sistema del acoplamiento magnético y evita que algunas aletas se vuelquen por error y provoquen falsas lecturas.

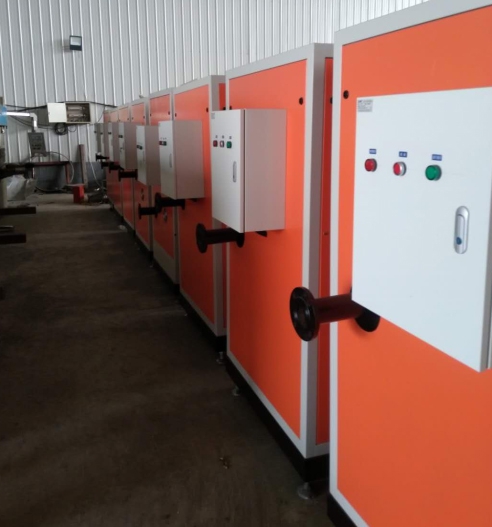

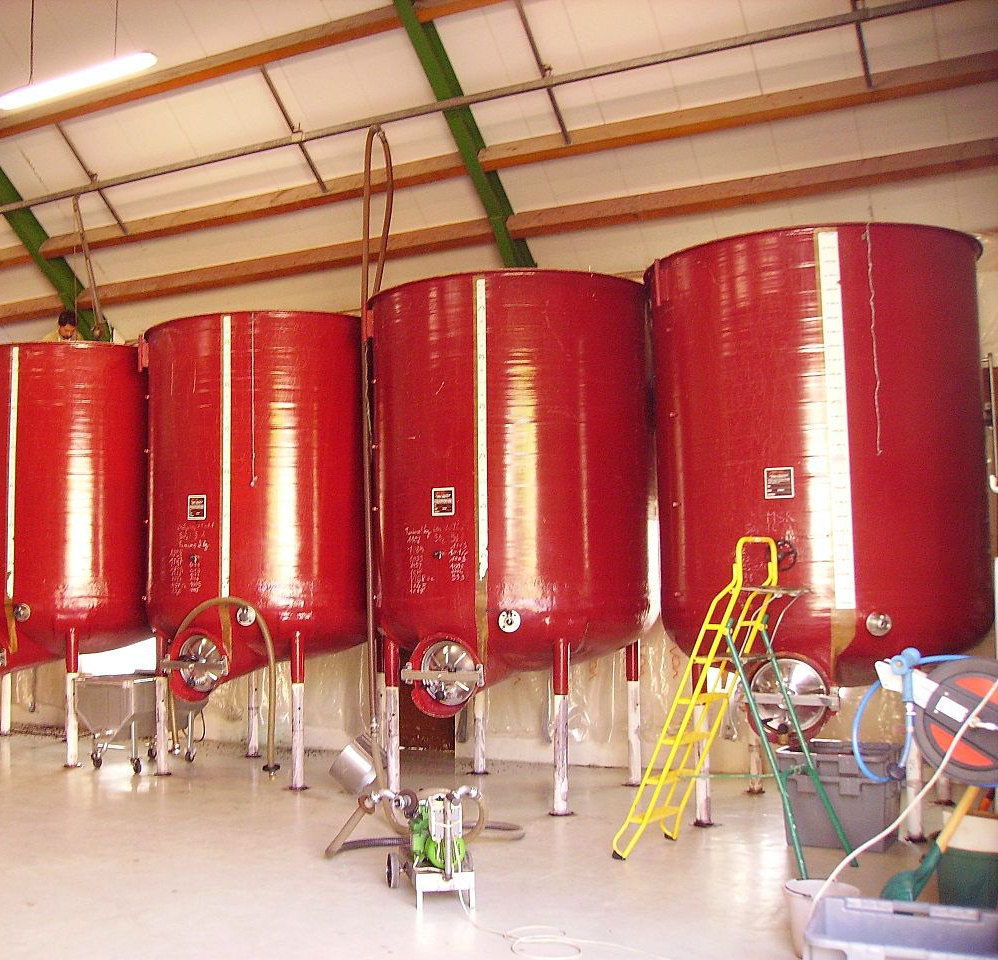

Aplicaciones

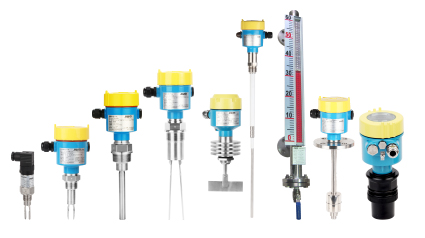

Lineas de Productos

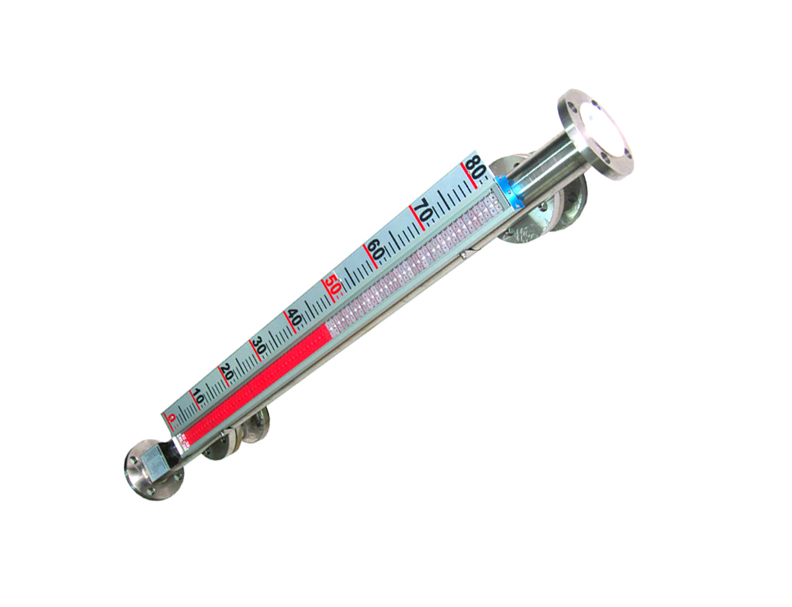

Visualizadores de acero inoxidable, IP67, magnéticos con alvéolos rojos o blancos hasta 5600 mm - SIL2 / SIL3, Ex ia
