Sensores de distancia ultrasónicos y radar

Transmisores analógicos y detectores digitales de distancia ultrasónicos ON/OFF - Hexadecimal - RS232

Características Generales

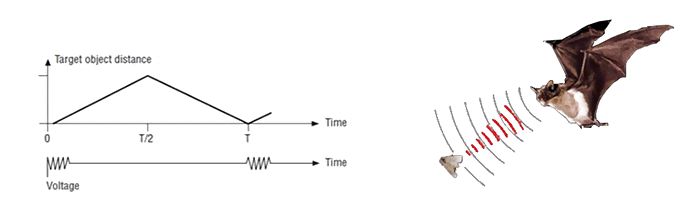

Los sensores ultrasónicos de Honeywell utilizan un simple transductor tanto para la transmisión como para la recepción. La señal codificada es transmitida en una frecuencia de entre 30Hz y 360Hz dependiendo de la distancia entre el sensor y el objeto, así como el modelo de sensor. Después de la reflexión sobre el objeto/objetivo, los ecos son recibidos por el sensor y decodificados.

Con el tiempo transcurrido entre la transmisión y la recepción e introducido un coeficiente de temperatura, del que depende la velocidad del sonido en el aire, la distancia al objeto/objetivo es calculada con alta precisión. Esta medición resultante puede ser procesada como una señal de salida analógica o digital. Es decir, el uso de transductores ultrasónicos con una alta frecuencia portadora de 215kHz y un encapsulado altamente resistente, lo hacen factible de usar en ambientes industriales donde el polvo, la temperatura y las interferencias acústicas prohíben el uso de transductores de baja frecuencia.

Los murciélagos son animales que utilizan este principio de funcionamiento para volar y localizar a sus presas emitiendo sonidos a alta frecuencia, y analizando los ecos reflejados pueden reconocer su posición y distancia. Este mismo principio de pulsos ultrasónicos es el que utiliza Honeywell para reconocer la distancia y posición de objetos en cualquier proceso industrial o automático.

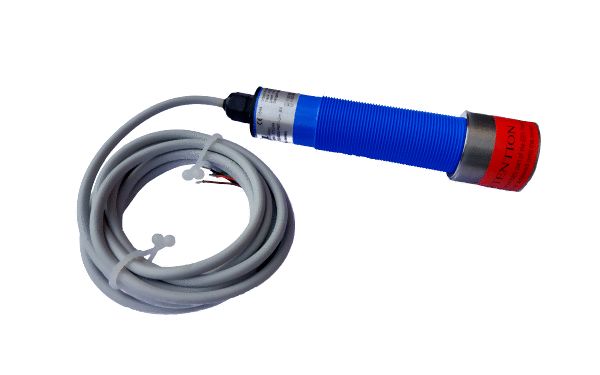

Versiones para zonas clasificadas con riesgo de explosión y de acuerdo con CE EX II 3G EEx Na II T6  y  CE EX II 3D IP67 T80°C

Especificaciones

Sensores ultrasónicos de distancia sin contacto

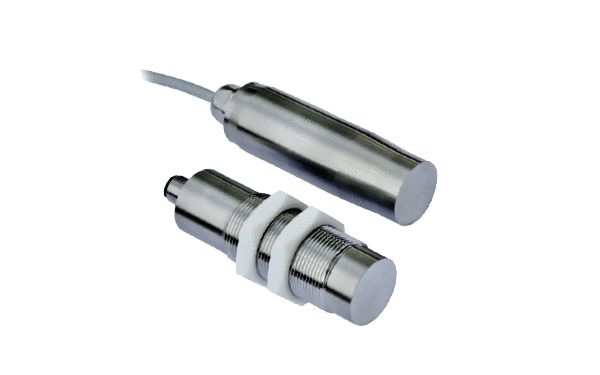

Sensor ultrasónico de distancia retro-reflexivo

Aplicaciones

Detección materiales transparentes
Control rotura poleas
Control de bucles
Contaje
Control de altura
Vehículos AGV
Contenedores reciclaje
Detección de presencia
Control de diámetro

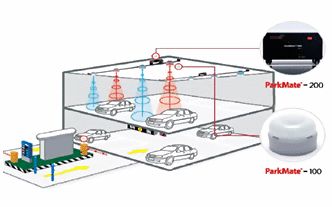

Vehículos parking

Lineas de Productos

Sensores - detectores ultrasónicos especiales - acceso a internet

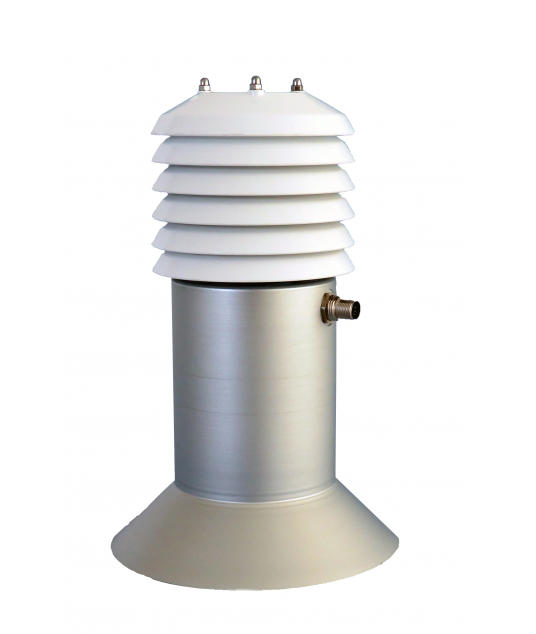

Transmisor ultrasónico para el registro preciso, continuo y sin contacto de la profundidad de la nieve. El diseño robusto, un cabezal ultrasónico especial y un consumo de energía extremadamente bajo hacen que sea un sistema muy adecuado para su funcionamiento en condiciones climáticas extremas. Rango 0 to10 m (0 to 32.8 ft), Resolution 1 mm, Accuracy 0.1 % (FS) Measurement principle ultrasonic sensor (frequency 50 kHz; opening angle 12°), Temperature measurement range -40°C to +60°C (-40°F to +140°F), resolution 0.1 °C, 2x Analog interface  signal 4 to 20 mA , resolution 12 Bit, Digital RS-485 and SDI-12 interface various ASCII formats, Power supply 10.5 ...15 VDC, Power consumption max. 40 mA (during measurement, ~3 s), <0,4mA (stand by), Total energy consumption 0.5 Ah/d (1 min intervall), Ambient temperature -40 °C to +60 °C (-40°F to +140°F), Protection class IP 64, Bracket for 61 mm (2 inch) mast diameter

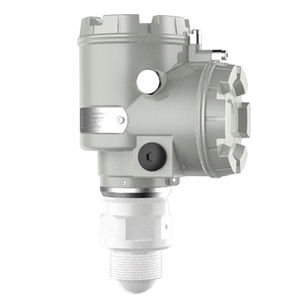

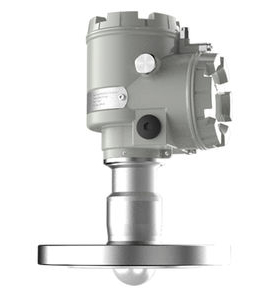

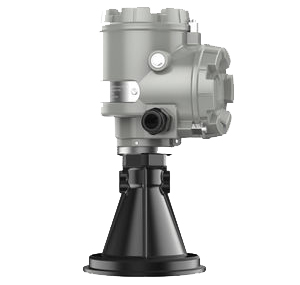

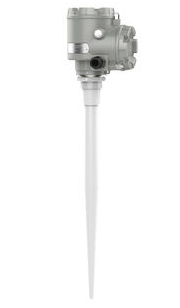

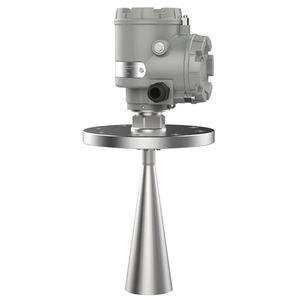

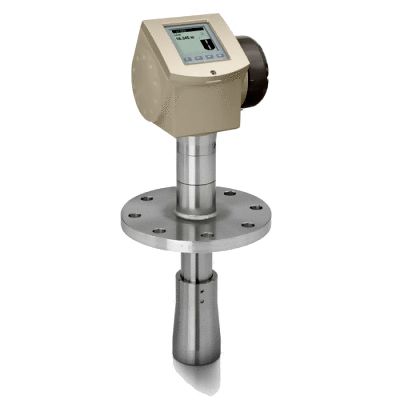

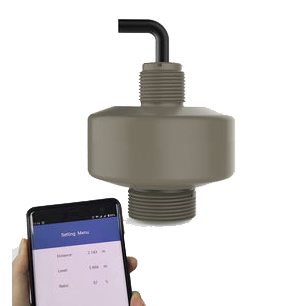

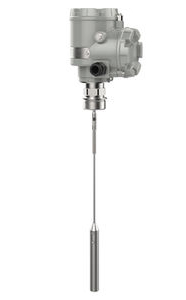

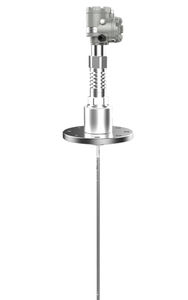

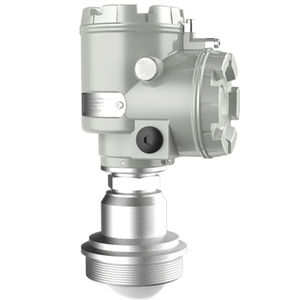

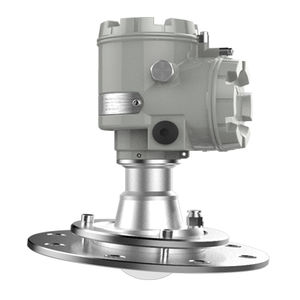

Tecnología radar - onda guiada

Combinación de tecnologías

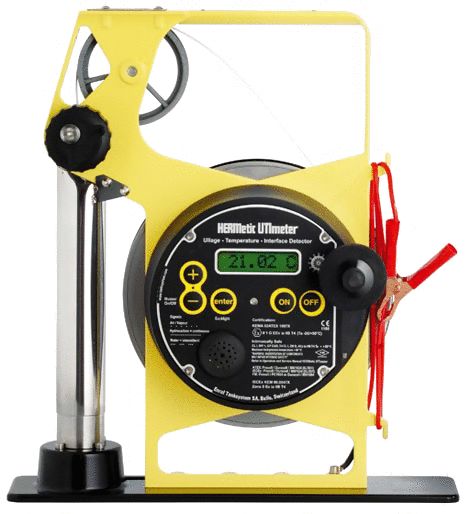

El HERMetic UTImeter Otex es un medidor de nivel de líquido portátil diseñado para ser utilizado en depósitos de petróleo o productos químicos con referencia atmosférica. El transmisor utiliza la lectura permanente de la temperatura, la conductividad y un sensor ultrasónico, para leer y diferenciar el aire del líquido y la presencia de agua. Lecturas y resolución de 1 mm y alarma visual/audible de cambio de estado. Dotaciones de cinta de 15, 30 y 35 metros. Temperatura de funcionamiento para la sonda comprendido entre -40 y +90 °C.

Válido para funcionamiento en zonas clasificadas según: ATEX II 1 G Ex ia IIB T4 / Factory Mutual CL I, DIV 1, C&D, T4 / CL I, ZN 0, AEx ia IIB T4 / China: NEPSI ExiaIIBT4 y IECEx: Zone 0 Ex ia IIB T4.

Medidor de cinta portátil

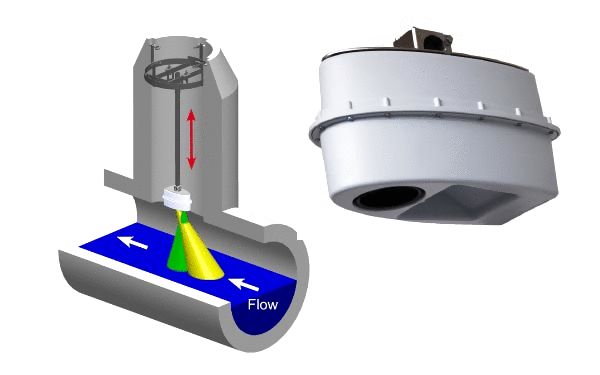

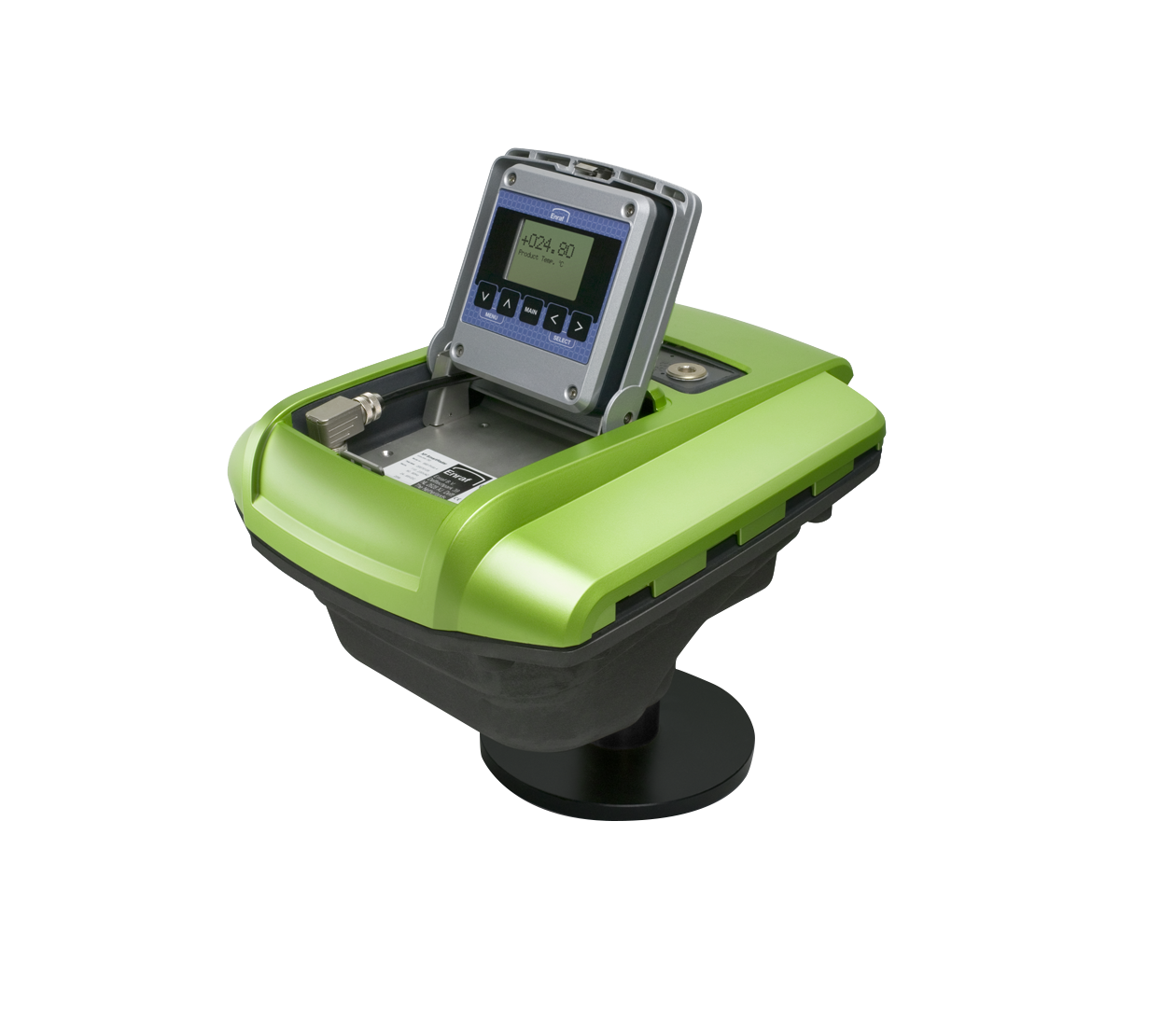

Sistema de medida de caudal, nivel en continuo y sin contacto, basado en tecnología radar y ultrasónica. Para su utilización en sistemas de alcantarillado, aguas residuales (ignorando la presencia de espumas, sólidos, nivel de turbiedad o densidad del líquido), canalizaciones abiertas, tuberías semi-llenas, canales de riego, trasvasamiento de líquidos, etc.

Libre de mantenimiento frente a posibles suciedades, resistente a los rayos UV, sellado IP68, e ideal para su funcionamiento en entornos agresivos (tecnología sin contacto).

Señales de salida: SDI-12, RS 485, Modbus, analógica (4-20mA) o pulsos.

Ver gama transmisores de caudal

Sensor de nivel de líquidos (cualquier líquido) sin partes móviles, con relé electromecánico o salida de estado sólido integrada y contactos libres de potencial. Válidos para su uso en zonas clasificadas con riesgo de explosión y seguridad intrínseca II1G/DEExiaIICT6. Para funcionamiento en posición vertical u horizontal y control de máximos o mínimos. Precisión 2mm y rango de temperatura entre -40°C y +150°C. Vaina de acero inoxidable (hasta 200mm - rosca 1/2" BSP) y cabezal de aluminio.

L20D LIDEC

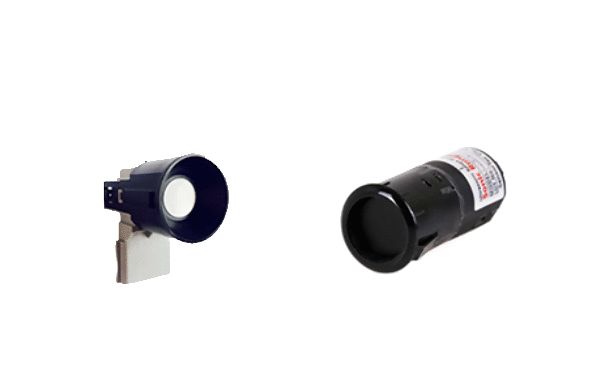

Ultrasónicos de barrera (emisor + receptor) o retroreflexivos

Sensor de barrera ultrasónica (sin zona muerta) para la detección de cualquier objeto que interfiera la emisión (a 130 KHz) la emisión ultrasónica entre el cabezal de emisión 7 recepción y un patrón de reflexión. Dispone de entrada de sincronismo para detección simultanea, ajuste de sensibilidad / distancia y salida por transistor PNP (500 mA).

Serie 947

Sensor de distancia tipo barrera E+R miniatura con rango de funcionamiento hasta los 1100 mm, angulo de emisión 15º, tiempo de respuesta de 3 ms y frecuencia de actuación de 150 Hz. Señales de salida PNP / NPN NO ó NC con dotación de cable de 2 m.

Serie 948

Interruptor de nivel por microondas que consiste en un emisor y una unidad receptora instaladas frente a frente (tipo barrera). La unidad emisora emite un haz de microondas continuo de baja potencia hacia la unidad receptora. Si hay un medio entre la unidad emisora y la unidad receptora, la señal se atenúa. Este cambio de atenuación es detectado por el módulo electrónico integrado y la activación de un relé de maniobra. Funciones integradas de calentamiento, nivel de adherencia, monitorización de temperatura, componentes electrónicos y auto chequeo de averías de hardware. EMC de nivel IV. A prueba de explosión de gas y a prueba de ignición por polvo. Detección del nivel de sólidos y líquidos a granel. Rango de medición: 0 ~ 200m. Fuente de alimentación: AC100~240V±10% /CC11V~32V. Frecuencia de funcionamiento: 22~24GHz. Ángulo microondas: ± 20°. Tiempo de respuesta: 0~99S (ajustable). Potencia: 3W. Material de sellado: FKM (Viton). Material de la antena: PTFE. Temperatura ambiente: -40+70?. Temperatura de proceso: -40+120? (hasta 500? con adaptador). Presión de proceso: -1~4bar (hasta 40bar con el adaptador). Nivel de protección: IP67. Certificado Ex: Exd?CT6 Gb y Ex tD A21 IP67 T80?

Ultrasónicos de detección directa sin contacto sobre objeto

Transmisor de distancia hasta 3500 mm con comunicación RS-232 y posibilidad de ajuste de parámetros, como histerisis, tiempo de ciclo y rampa de salida entre otros. Dispone de dos salidas digitales y opción de selección de señal analógica 0-10Vcc o 4 mA.

Serie 942-T

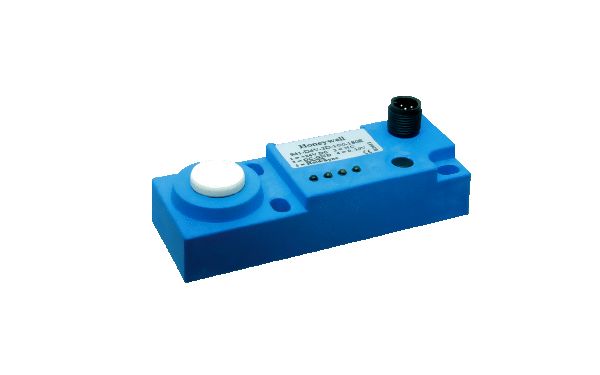

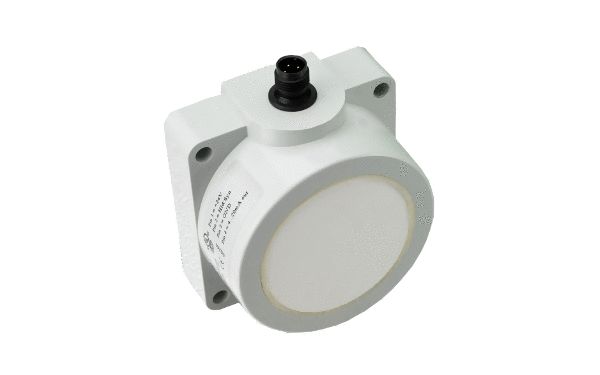

Sensor ultrasónico de distancia hasta 6000 mm con lóbulo de emisión de entre 600 y 1000 mm. Formato en caja plana 80x67 mm, leds indicativos de estado y doble señal de salida PNP NO / NC para los modelos digitales 0-10Vcc ó 4-20mA para sus homólogos analógicos. Programación desde PC, Teach-In (desde el propio cableado) o distancia fija.

Modelos: 942-2O4N-2D-1A1-80E, 942-O4N-2D-1A2-80E, 943-O4V-2D-001-80E, 493-O4V-2D-002-80E, 943-O4V-2D-1C0-80E, 943-O4V-2D-1D0-80E, 947-O4V-2D-1C0-80E y 947-O4V-2D-1D0-80E.

Serie 94X

Sensores ultrasónicos de distancia en plástico PBTB y cara cerámica para rangos de actuación entre 60-500 mm y 300-3500 mm. Modelos disponibles con cable o conector M12x1mm y señales de salida por transistor PNP / NPN (con función window e histerisis) y modelos analógicos 0-10 Vcc o 4-20mA.

Serie 943

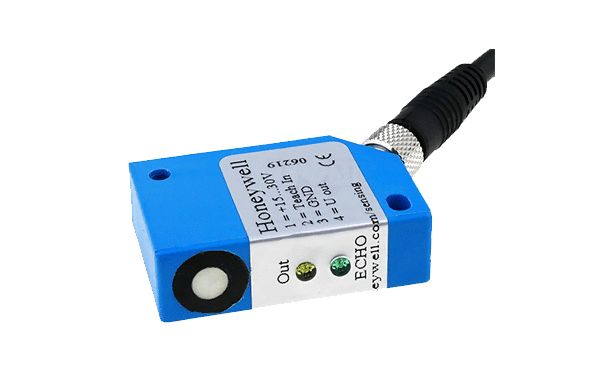

Sensores de distancia ultrasónicos en formato miniatura, leds frontales indicativos de estado y señal de salida digital por transistor PNP NO / NC, NPN NO / NC ó analógico 0-10 Vcc.

Serie 943-K4U

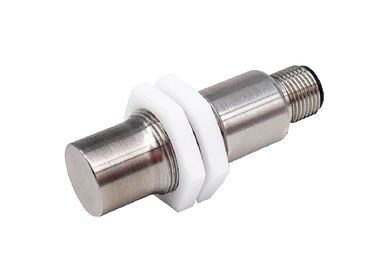

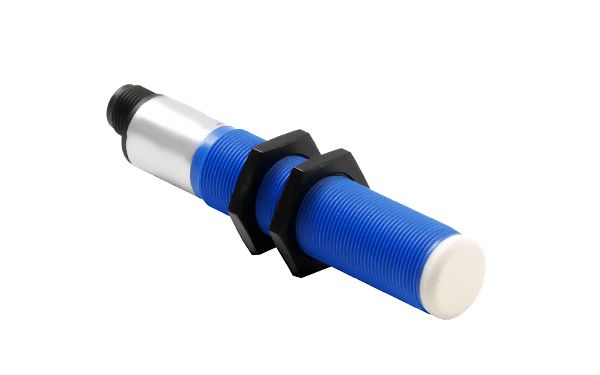

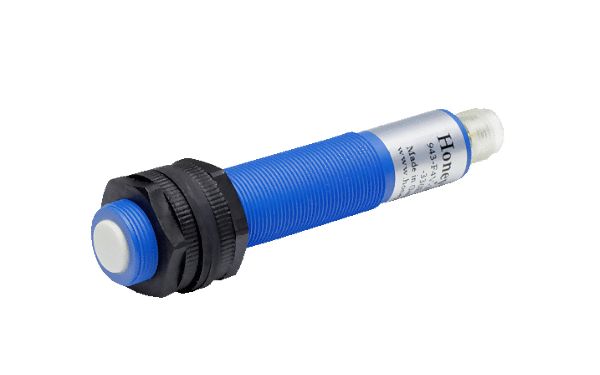

Sensores de distancia analógicos o digitales en formato M18x1mm (plástico PBTB) y distancia entre 30 y 400mm. Repetibilidad +/- 1mm. Función window e histerisis y señales de salida por transistor PNP 2X ó 0-10 Vcc / 4-20mA. Ajuste de los puntos de conmutación por "Teach-In" (desde el propio cableado).

Serie 943-F4V/F4Y

Rango de medida hasta 3500 mm, pulsador de programación "Teach-In" frontal y leds indicativos de estado. Salidas digitales (frecuencia de conmutación entre 2 y 20 Hz) ó analógica (tiempo de respuesta entre 100 y 400 ms) 0-10 Vcc ó 4-20mA con posibilidad de inversión 10-0 Vcc y 20-4mA.

Serie 941 Analógico

Serie 941 Digital

Serie 941 Data Sheet

Sensor de distancia ultrasónico con cuerpo de acero inoxidable M1x1mm y rango de actuación entre 25 y 250 mm. Señal de salida PNP o NPN NC / NO (100mA). Frecuencia de comunicación de 30 Hz y repetibilidad de 0,3 mm.

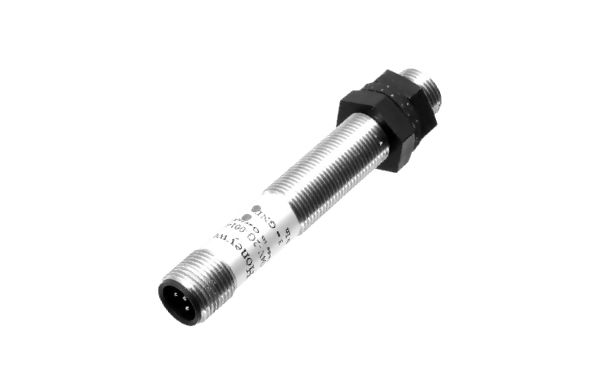

Serie 943-G4V

Transmisor ultrasónico de alta precisión hasta 8000 mm con múltiples señales de salida, de contacto (alarmas), analógicas 0-10 Vcc / 4-20mA, RS-232 y BCD / Hexadecimal para visualización directa de valores. Entradas de control "Hold", sincronismo y indicación de "Fuera de rango" o ausencia de eco.

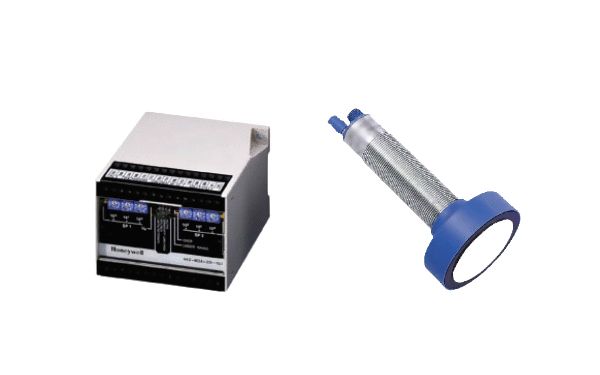

Serie 942 - M3A

Con pulsador integrado para su programación y ajuste (fácilmente intuitivo) entre 150 y 1800 mm. Rampa positiva o negativa para la salida 0-10 Vcc y "Set point" ajustable según necesidad.

Serie 944

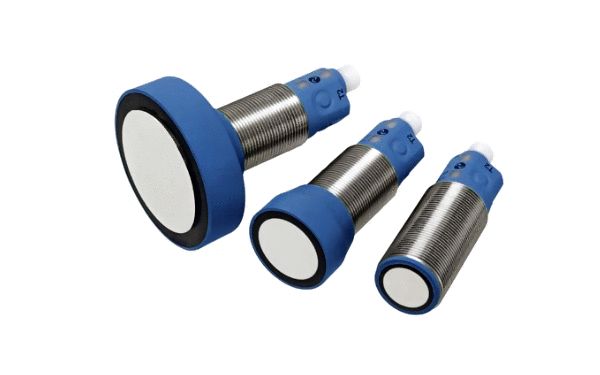

Sensores de distancia ultrasónicos en caja metálica, cuerpo de M30x1,5 mm y distancia de actuación hasta los 6 m, con programación y ajuste (Auto-tuning) mediante conector posterior enchufable (4 pasos). Modelos disponibles con salida por transistor PNP y doble "Set point" independiente fon función "window" y analógicos 0+-10 Vcc o 4-20 mA.

Serie 946

Sensores de caudal con tecnología de microondas - Intrusivos y no-intrusivos - ATEX

Detector de flujo de tecnología por microondas y efecto Doppler, para la detección de flujo/no flujo en tuberías. Las microondas ofrecen una excelente penetración en los productos y no se ven afectadas por polvo, el vapor o la viscosidad/pegajosidad. Diseño compacto sin partes móviles y ausencia de mantenimiento. Alimentación: 24V CC, señal de salida por relé, frecuencia: 24-26GHz, tiempo de retardo: 250ms a 15s, rosca G1½, cuerpo de acero inoxidable, temperatura ambiente: 40 a +70 ºC, temperatura de proceso: -40 a +220º C (hasta +1000ºC con adaptador), presión de proceso: 1bar (hasta 20bar con el adaptador) y protección: IP67

Detector de flujo de tecnología por microondas y efecto Doppler, para la detección de flujo en tuberías, canales abiertos  o cintas transportadoras, proporcionando una señal de salida analógica de acuerdo con los cambios detectados en el flujo de producto. Las microondas ofrecen una excelente penetración en los productos y no se ven afectadas por polvo, el vapor o la viscosidad/pegajosidad. Diseño compacto sin partes móviles y ausencia de mantenimiento. Alimentación: 24V CC, señal de salida 4-20mA, frecuencia: 24-26GHz, tiempo de retardo: 250ms a 15s, velocidad de flujo > 0,1m/s, rosca G1½, cuerpo de acero inoxidable, temperatura ambiente: 40 a +70 ºC, temperatura de proceso: -40 a +220 ºC (hasta +1000 ºC con adaptador), presión de proceso: 1bar (hasta 20bar con el adaptador) y protección: IP67

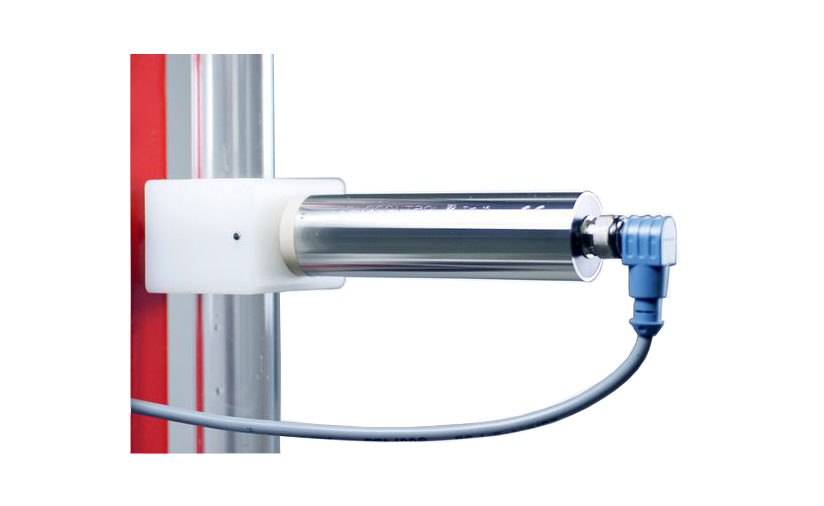

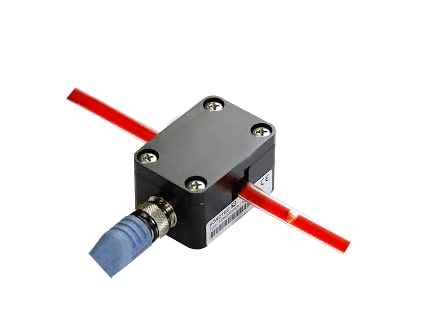

Sensor ultrasónico para la detección de presencia o ausencia de líquidos y gases licuados, en tuberías metálicas a alta presión, plásticas, cerámicas, de vidrio y para zonas clasificadas con riesgo de explosión.Tecnología no intrusiva y diámetros de tubería DN8...DN50. Certificación ATEX II2G Ex ib IIC T6 Gb.

Barrera E+R de tecnológia por microondas

Interruptor de nivel por microondas que consiste en un emisor y una unidad receptora instaladas frente a frente (tipo barrera). La unidad emisora emite un haz de microondas continuo de baja potencia hacia la unidad receptora. Si hay un medio entre la unidad emisora y la unidad receptora, la señal se atenúa. Este cambio de atenuación es detectado por el módulo electrónico integrado y la activación de un relé de maniobra. Funciones integradas de calentamiento, nivel de adherencia, monitorización de temperatura, componentes electrónicos y auto chequeo de averías de hardware. EMC de nivel IV. A prueba de explosión de gas y a prueba de ignición por polvo. Detección del nivel de sólidos y líquidos a granel. Rango de medición: 0 ~ 200m. Fuente de alimentación: AC100~240V±10% /CC11V~32V. Frecuencia de funcionamiento: 22~24GHz. Ángulo microondas: ± 20°. Tiempo de respuesta: 0~99S (ajustable). Potencia: 3W. Material de sellado: FKM (Viton). Material de la antena: PTFE. Temperatura ambiente: -40+70?. Temperatura de proceso: -40+120? (hasta 500? con adaptador). Presión de proceso: -1~4bar (hasta 40bar con el adaptador). Nivel de protección: IP67. Certificado Ex: Exd?CT6 Gb y Ex tD A21 IP67 T80?

922AA1Y-B4P-Z858.2-HY, 922FS1.5C-A4P-Z7751, 932FS5W-A6P-PGM-050, 940-F4X-2D-001-180E, 940-F4X-2D-001-300E, 940-F4X-2D-002-180E, 940-F4X-2D-002-300E, 940-F4Y-2D-001-180E, 940-F4Y-2D-001-300E, 940-F4Y-2D-002-180E, 940-F4Y-2D-002-300E, 941-D4V-2D-001-130E, 941-D4V-2D-001-180E, 941-D4V-2D-001-300E, 941-D4V-2D-001-330E, 941-D4V-2D-001-360E, 941-D4V-2D-002-130E, 941-D4V-2D-002-180E, 941-D4V-2D-002-300E, 941-D4V-2D-002-330E, 941-D4V-2D-002-360E, 941-D4V-2D-1C0-130E, 941-D4V-2D-1C0-180E, 941-D4V-2D-1C0-220E, 941-D4V-2D-1C0-300E, 941-D4V-2D-1C0-330E, 941-D4V-2D-1C0-360E, 941-D4V-2D-1D0-130E, 941-D4V-2D-1D0-180E, 941-D4V-2D-1D0-300E, 941-D4V-2D-1D0-330E, 941-D4V-2D-1D0-360E, 942-A4M-20-K220S, 942-A4M-2D-K130E, 942-A4M-2D-K180E, 942-A4M-2D-K220S, 942-A4M-2D-K300E, 942-A4N-2D-1C1-130E, 942-A4N-2D-1C1-220S, 942-A4N-2D-1C1-300E, 942-A4N-2D-1D1-130E, 942-A4N-2D-1D1-300E, 942-A4N-2D-1E1-130E, 942-A4N-2D-1E1-220S, 942-A4N-2D-1E1-S136, 942-A4Y-2D-K300E, 942-A4Y-2D-K300E-S114, 942-M0A-2D-1G1-130E, 942-M0A-2D-1G1-180E, 942-M0A-2D-1G1-220S, 942-M0A-2D-1G1-300E, 942-M0A-2D-1G1-65E, 942-M0A-2D-1G1-S0052, 942-M0A-2D-1G1-S0096, 942-M3A-2D-1G1-130E, 942-M3A-2D-1G1-180E, 942-M3A-2D-1G1-220S, 942-M3A-2D-1G1-300E, 942-M3A-2D-1G1-65E, 942-M3A-2D-1G1-M96, 942-M3A-2D-1G1-M96M, 942-M88, 942-M88-LF, 942-M88LF, 942-M88-S0024, 942-M88-S0037, 942-M88-S0052, 942-F88, 942-M96-M, 942-M96-M-S0052, 942-O4N-2D-1A1-80E, 942-O4N-2D-1A2-80E, 942-O4V-2D-1S0-130E, 942-O4Y-2F-1S0-130E, 942-Q4V-2D-005-138E, 942-Q4V-2D-K65E, 942-Q4Y-2D-005-138E, 942-T4N-2D-1C1-130E, 942-T4N-2D-1C1-180E, 942-T4N-2D-1C1-200E, 942-T4N-2D-1D1-130E, 942-T4N-2D-1D1-180E, 942-T4N-2D-1D1-200E, 942-T4N-2D-1E1-130E, 942-T4N-2D-1E1-200E, 942-T4N-2D-1F1-130E, 942-T4N-2D-1F1-180E, 942-T4N-2D-1F1-200E, 943-F4V-2D-001-180E, 943-F4V-2D-001-220E, 943-F4V-2D-001-300E, 943-F4V-2D-001-330E, 943-F4V-2D-001-360E, 943-F4V-2D-002-180E, 943-F4V-2D-002-300E, 943-F4V-2D-002-330E, 943-F4V-2D-002-360E, 943-F4V-2D-1C0-180E, 943-F4V-2D-1C0-220E, 943-F4V-2D-1C0-300E, 943-F4V-2D-1C0-330E, 943-F4V-2D-1C0-360E, 943-F4V-2D-1C0-S247, 943-F4V-2D-1C0-S253, 943-F4V-2D-1D0-180E, 943-F4V-2D-1D0-300E, 943-F4V-2D-1D0-330E, 943-F4V-2D-1D0-360E, 943-F4Y-2D-001-180E, 943-F4Y-2D-001-220E, 943-F4Y-2D-001-300E, 943-F4Y-2D-001-330E, 943-F4Y-2D-001-360E, 943-F4Y-2D-002-180E, 943-F4Y-2D-002-300E, 943-F4Y-2D-002-330E, 943-F4Y-2D-002-360E, 943-F4Y-2D-1C0-180E, 943-F4Y-2D-1C0-220E, 943-F4Y-2D-1C0-300E, 943-F4Y-2D-1C0-330E, 943-F4Y-2D-1C0-360E, 943-F4Y-2D-1C0-S247, 943-F4Y-2D-1D0-180E, 943-F4Y-2D-1D0-220E, 943-F4Y-2D-1D0-300E, 943-F4Y-2D-1D0-330E, 943-F4Y-2D-1D0-360E, 943-G4V-2G-001-400E, 943-G4V-2G-002-400E, 943-K4U-2G-001-400E, 943-K4U-2G-002-400E, 943-K4U-2G-1C0-400E, 943-O4V-2D-001-80E, 943-O4V-2D-002-80E, 943-O4V-2D-1C0-80E, 943-O4V-2D-1D0-80E, 943-T4V-2D-001-130E, 943-T4V-2D-002-130E, 943-T4V-2D-1C0-130E, 943-T4V-2D-1D0-130E, 943-T4Y-2D-001-130E, 943-T4Y-2D-002-130E, 943-T4Y-2D-1C0-130E, 943-T4Y-2D-1D0-130E, 944-T3V-2D-1D1-S189, 944-T4V-2D-001-130E, 944-T4V-2D-1C1-130E, 944-T4V-2D-1C1-180E, 944-T4V-2D-1C1-200E, 944-T4V-2D-1C1-300E, 944-T4V-2D-1C1-S169, 944-T4V-2D-1D1-130E, 944-T4V-2D-1D1-180E, 944-T4V-2D-1D1-200E, 944-T4V-2D-1D1-300E, 946-A4V-2D-001-175E, 946-A4V-2D-001-400E, 946-A4V-2D-001-65E, 946-A4V-2D-2C0-175E, 946-A4V-2D-2C0-380E, 946-A4V-2D-2C0-65E, 946-A4V-2D-2C0-85E, 947-F4V-2D-1C0-180E, 947-F4V-2D-1C0-300E, 947-F4V-2D-1D0-180E, 947-F4V-2D-1D0-300E, 947-F4X-2D-001-180E, 947-F4X-2D-001-300E, 947-F4X-2D-001-330E, 947-F4Y-2D-001-180E, 947-F4Y-2D-001-300E, 947-F4Y-2D-1C0-180E, 947-F4Y-2D-1C0-300E, 947-F4Y-2D-1D0-180E, 947-F4Y-2D-1D0-300E, 947-F4Y-2D-1D0-330E, 947-F4Y-2D-K180E, 947-F4Y-2D-K180E-S140, 947-F4Y-2D-K300E, 947-FSX-2D-001-180E, 947-FSX-2D-001-300E, 947-FSY-2D-001-180E, 947-FSY-2D-001-300E, 947-O4V-2D-1CO-80E, 947-O4V-2D-1DO-80E, 947-T4V-2D-001-130E, 947-T4V-2D-1C0-130E, 947-T4Y-2D-001-130E, 947-T4Y-2D-1C0-130E, 947-T4Y-2D-1D0-130E, 947-TSV-2D-001-130E, 947-TSY-2D-001-130E, 947-TSY-2D-002-130E, 948-HSY-2D-001-300E, 948-HSY-2D-002-300E, 948-HSY-2D-003-300E, 948-HSY-2D-004-300E, 948-ISY-2D-001-180E, 948-ISY-2D-002-180E, 948-ISY-2D-003-180E, 948-ISY-2D-004-180E, 949-F4V-2D-001-180E, 949-F4V-2D-001-220E, 949-F4V-2D-001-300E, 949-F4V-2D-001-330E, 949-F4V-2D-001-360E, 949-F4V-2D-1C0-180E, 949-F4V-2D-1C0-220E, 949-F4V-2D-1C0-300E, 949-F4V-2D-1C0-330E, 949-F4V-2D-1C0-360E, 949-O4V-2D-001-80E, 949-O4V-2D-1C0-80E, 949-T4V-2D-001-130E, 949-T4V-2D-1C0-130E
