Anemómetros y veletas

Anemómetros y veletas

Sensores y transmisores para la medida y control de la velocidad y sentido del viento para OEM's

Características Generales

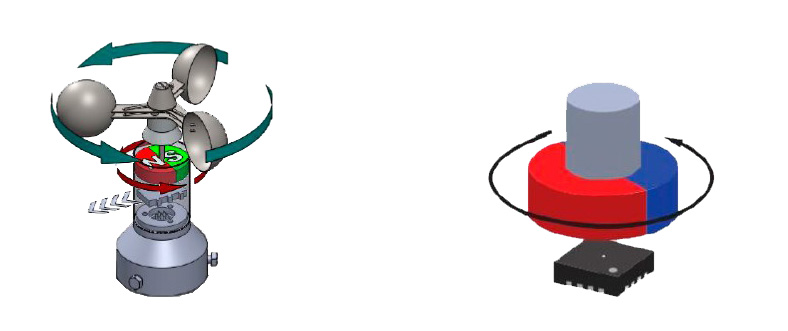

Un anemómetro de efecto Hall es un dispositivo utilizado para medir la velocidad del viento. Funciona aprovechando la tecnología de efecto Hall, que se basa en la producción de una diferencia de potencial eléctrico (voltaje) en un conductor eléctrico y que se mueve a través de un campo magnético.

Imanes y Sensor Hall: El anemómetro típicamente contiene un conjunto de imanes y un sensor Hall. Los imanes se colocan de manera que generen un campo magnético al girar con la acción del viento. El sensor Hall, que es un dispositivo semiconductor, se coloca cerca de los imanes.

  1. Movimiento de los Imanes: Cuando el viento hace girar los imanes, estos cambian el campo magnético al que está expuesto el sensor Hall. A medida que los imanes giran, el campo magnético cerca del sensor Hall fluctúa.
  2. Efecto Hall: Cuando el sensor Hall detecta los cambios en el campo magnético, produce un voltaje proporcional a la velocidad de los imanes. Este voltaje es una medida indirecta de la velocidad del viento que hace girar los imanes.
  3. Medición de la Velocidad del Viento: La señal de voltaje generada por el sensor Hall se puede medir y convertir en una lectura de velocidad del viento. Los circuitos electrónicos asociados con el anemómetro procesan esta señal y muestran la velocidad del viento en una unidad de medida conveniente, como kilómetros por hora o metros por segundo.

En resumen, un anemómetro de efecto Hall convierte la energía del viento en movimiento en una señal eléctrica mediante el efecto Hall. Esta señal eléctrica se utiliza para determinar la velocidad del viento en un lugar determinado. Es una forma eficaz y precisa de medir la velocidad del viento en aplicaciones meteorológicas, estudios ambientales y otras áreas donde el conocimiento de las condiciones del viento sea importante.



Los anemómetros ultrasónicos utilizan el principio de propagación de ondas ultrasónicas para medir la velocidad del viento.

  1. Emisión de Ondas Ultrasónicas: Un anemómetro ultrasónico emite pulsos de ondas ultrasónicas en diferentes direcciones. Por lo general, se utilizan al menos dos pares de transductores ultrasónicos dispuestos en ángulos rectos entre sí para medir la velocidad del viento en dos dimensiones (horizontal y vertical).
  2. Recepción de Ondas Ultrasónicas: Los transductores ultrasónicos también actúan como receptores. Detectan las ondas ultrasónicas que han sido reflejadas por partículas de aire en movimiento. La velocidad del viento afecta el tiempo que tardan las ondas ultrasónicas en viajar desde el transmisor hasta el receptor.
  3. Cálculo de la Velocidad del Viento: Midiendo el tiempo que tardan las ondas ultrasónicas en viajar entre los transductores, el anemómetro ultrasónico puede calcular la velocidad del viento. Utiliza principios básicos de trigonometría y cálculo de distancia para determinar la velocidad y la dirección del viento en función de la diferencia de tiempo de llegada de las ondas ultrasónicas.
  4. Procesamiento de Datos: Los datos recopilados por los transductores se envían a un procesador que realiza los cálculos necesarios para determinar la velocidad y la dirección del viento. Estos datos se pueden mostrar en unidades de velocidad del viento convencionales (como kilómetros por hora o millas por hora) y se pueden integrar en sistemas de monitoreo meteorológico o de control ambiental.

Los anemómetros ultrasónicos son apreciados por su precisión y fiabilidad, así como por su capacidad para medir la velocidad y la dirección del viento en tiempo real sin necesidad de partes móviles. Son comúnmente utilizados en estaciones meteorológicas, aplicaciones industriales y en la industria de la energía eólica para monitorizar las condiciones del viento.



Aplicaciones

Lineas de Productos

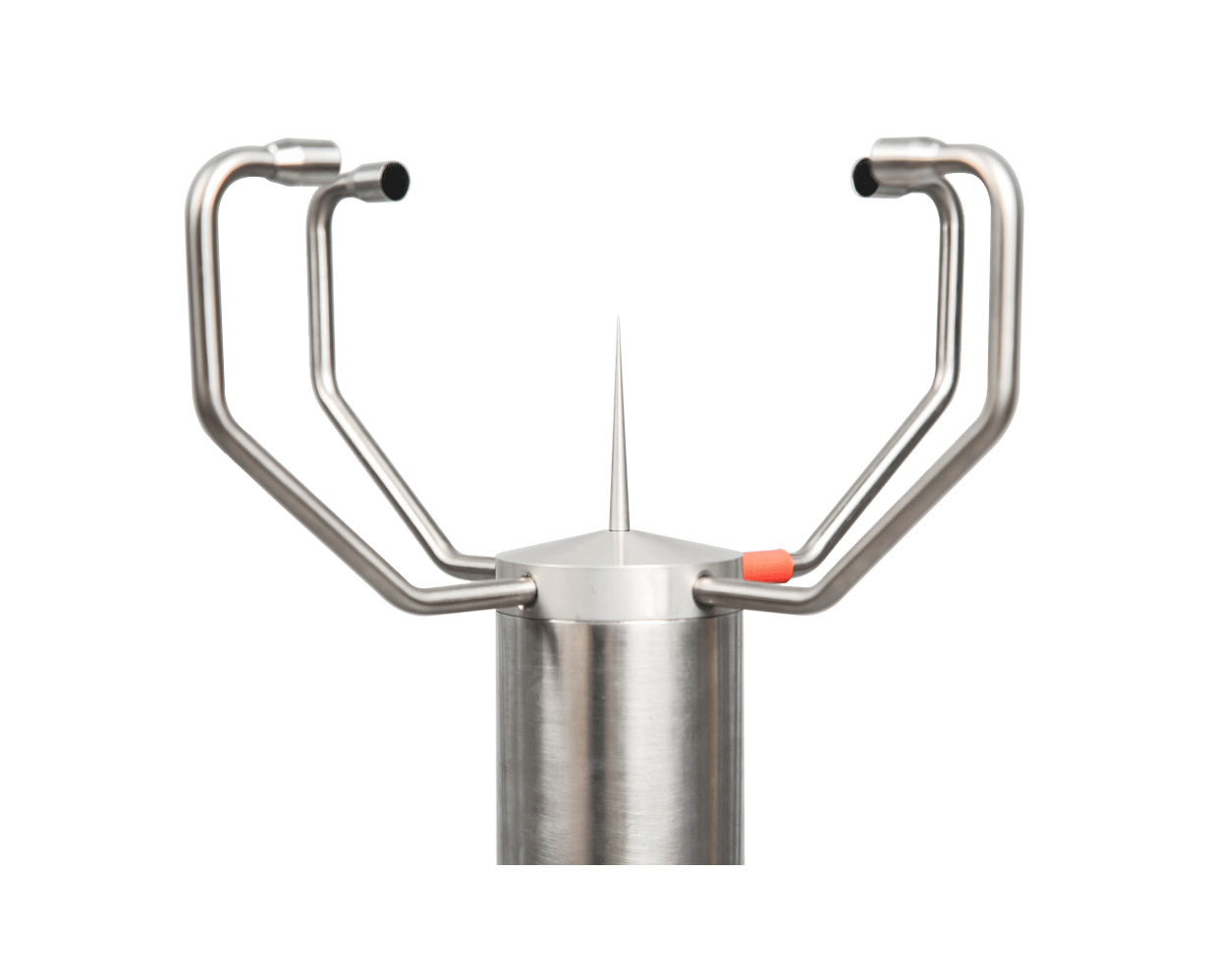

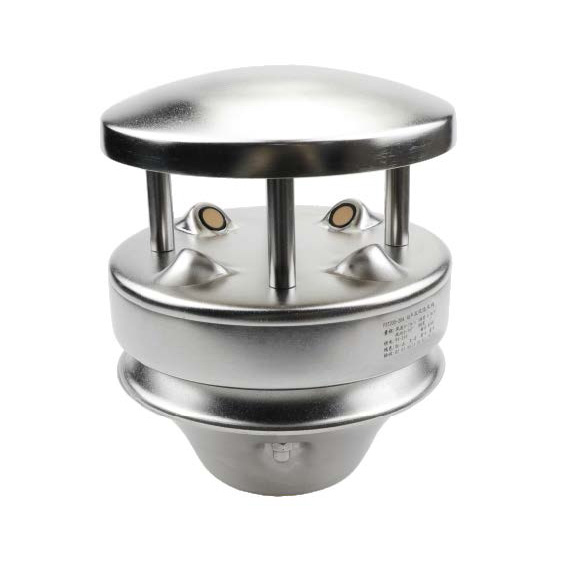

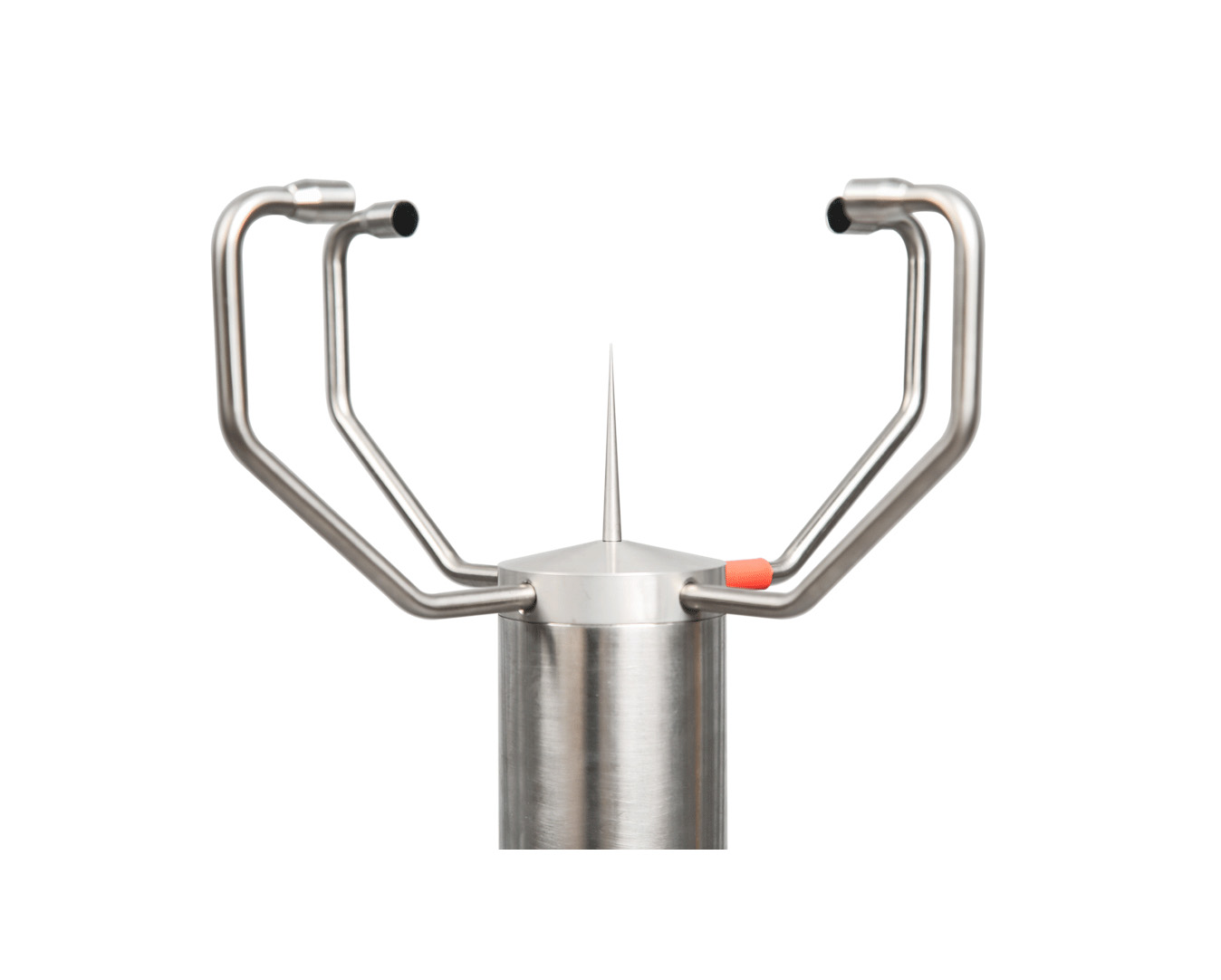

Transmisores ultrasónicos de velocidad y sentido del viento sin movimiento

Velocidad y sentido, 4-20 mA, 0-10 Vcc, SDI12, RS232, Serie U-Sonic

Transmisor de viento ultrasónico (sin partes móbiles) de tecnología estática que permite medir la velocidad y sentido del viento. Hasta 75 m/s (fijación sobre mástil). Diseño calefactable y válido para su uso en condiciones extremas (-40 a +70ºC) de temperatura y ambientes salinos ó corrosivos. Resolución de 0.1º para la dirección y 0.1 m/s para la velocidad del viento. Interfaces RS-485/RS-232, SDI12 y protócolos NMEA 0183, WIM, MODBUS. Alimentación 6-60Vcc ó 24 Vca/cc. Grado de protección IP67 y calefacable a 60, 120, 240 W ó 130 W a 24 Vca/cc.

Ultrasónico Serie U-Sonic

Plástico para aplicaciones anti-corrosión, turbinas, test y ensayos

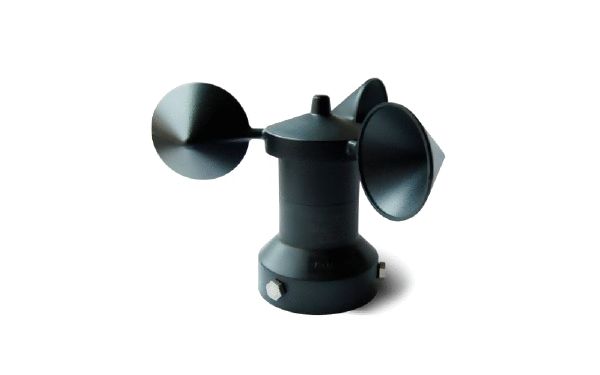

Transmisor 4-20mA o UART de velocidad de viento en ABS

Transmisor 4-20mA o UART de velocidad de viento entre 0,5 a 60m/s con tecnología "sin contacto" en cuerpo de ABS+PC, rodamientos en acero inoxidable, nivel de sellado IP65, rango de temperatura de funcionamiento entre -40°C y +70°C. Admitiendo sin daño golpes de viento superiores a los 70m/s

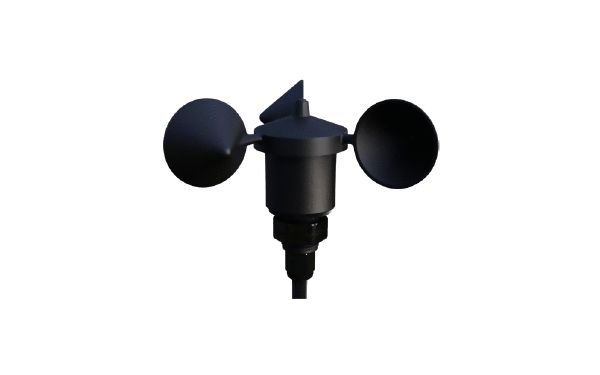

Transmisor 4-20mA o UART de velocidad viento, G3/4

Transmisor 4-20mA de velocidad de viento entre 0,5 a 60m/s con tecnología "sin contacto" en cuerpo de ABS+PC, rodamientos en acero inoxidable, nivel de sellado IP65, rango de temperatura de funcionamiento entre -40°C y +70°C, pre-cableado y rosca de fijación G 3/4" (modelos tambien disponibles con señal de salida por frecuencia entre 0Hz y 1221Hz tipo transistor de colector abierto NPN).

Transmisor 4-20mA de sentido de viento, 0-360°, mástil 50mm

Transmisor 4-20mA para indicación y sentido del viento entre 0 - 360° (resolución 0,35º) con tecnología "sin contacto" en cuerpo de ABS+PC, rodamientos en acero inoxidable, nivel de sellado IP65, rango de temperatura de funcionamiento entre -40°C y +70°C. Fijación sobre mástil para diámetros comprendidos entre 42 y 52mm.

Anemómetro de turbina velocidad y sentido - Serie 1468

Tranmisor de velocidad y sentido del viento, con señal de salida analógica 4-20mA proporcional a un caudal comprendido entre los 0,1 (0,5) y 20m/s. Aspas metálicas de aluminio y diámetro 109 mm. Disponible también con señal de salida por pulsos (detector inductivo tipo namur - 300 Hz a 10m/s) o doble detector (para la versión con identificación del sentido del aire).

Anemometro de turbina Serie 1468

Metálicos, para equipos en movimiento, calefactables

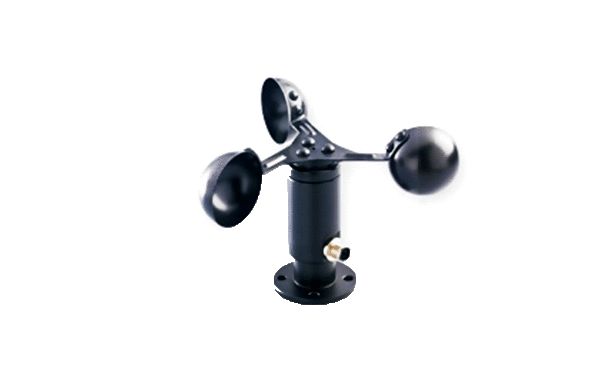

4-20mA, fijación sobre base, 0-50m/seg o a medida - WSS-420

Anemómetro transmisor 4-20mA de tecnología magnetorresisitiva para la medida de velocidad de viento. Desde 0,5m/seg  hasta 70m/seg (2 a 180km/h) o con fondo de escala a medida (aplicaciones especiales o OEM's).
Precisión: +/- 0,5 m/seg
Temperatura de trabajo: -40ºC a +70ºC
Conector M12x1mm (con 2 metros de cable incluido). Para otras dotaciones de cable consultar.

Anemómetro SS WSS_420

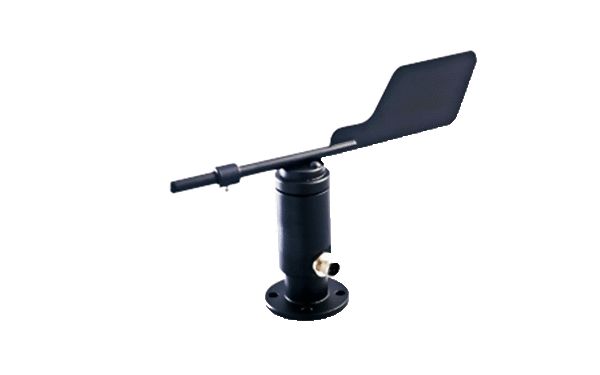

4-20mA, fijación sobre base, 0-360, +/-2% - serie WISS-420

Veleta transmisor 4-20mA de tecnología magnetorresisitiva para la indicación del sentido del viento. Rango: 0 a 360º. Precisión: +/-2% span
Temperatura de trabajo: -40ºC a +70ºC
Concetor M12x1mm (con 2 metros de dotación de cable incluido). Otras longitudes de cable a consultar.

Veleta SS WISS_420

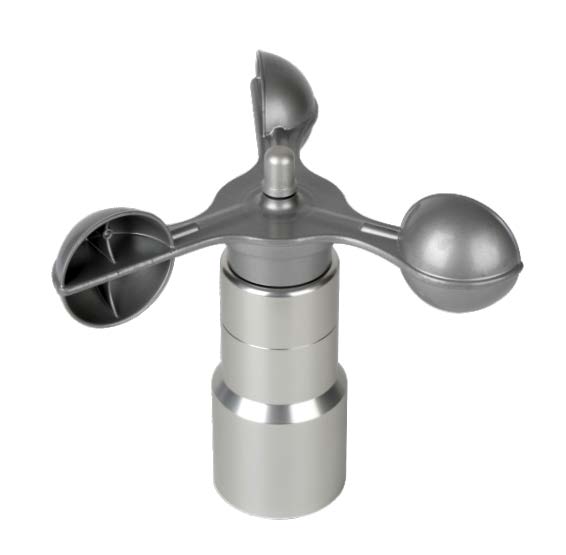

Anemómetro metálico para altas cargas CE-UL-CSA y hasta -40°C

Anemómetro para altas cargas enteramente de aluminio, internamente calefactado (ON automático a +6 °C +/-2°C) y con señal de salida disponible de 4-20mA, 0-20mA, 0-5Vcc ó 0-10Vcc. Fijación sobre mástil de diámetro 52mm - Rango: 0-50m/s ó 0-70m/s - Precisión: +/-3% FS - Temperatura de trabajo: -40° a +70°C - Alimentación: 18-36Vcc - EMS: ENV 50140 Teil 3, E=100V/ m, 30...1000 MHz - Grado de protección: IP66 - Resolución: 0,1 m/s - Certificación UL, CSA y CE. Especialmente diseñados para trabajos en condiciones adversas, zonas desérticas, costas marítimas, alta montaña, zonas de nieve/hielo o condiciones ambiente de alta humedad.

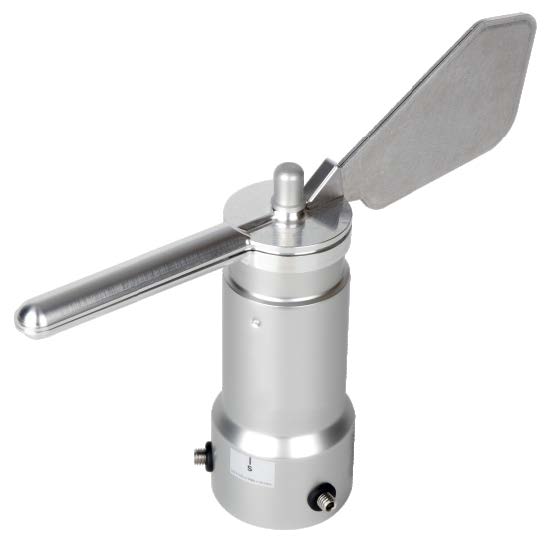

Veleta metálica para altas cargas CE-UL-CSA y hasta -40°C

Veleta para altas cargas enteramente de aluminio, internamente calefactado (ON automático a +6 °C +/-2°C) y con señal de salida disponible de 4-20mA, 0-20mA, 0-5Vcc ó 0-10Vcc.Fijación sobre mástil de diámetro 52mm - Rango: 0-360° - Precisión: +/-2,5% FS - Temperatura de trabajo: -40° a +70°C - Alimentación: 18-36Vcc - EMS: ENV 50140 Teil 3, E=100V/ m, 30...1000 MHz - Grado de protección: IP66 - Resolución: 0,4°- Certificación UL, CSA y CE. Especialmente diseñados para trabajos en condiciones adversas, zonas desérticas, costas marítimas, alta montaña, zonas de nieve/hielo o condiciones ambiente de alta humedad.

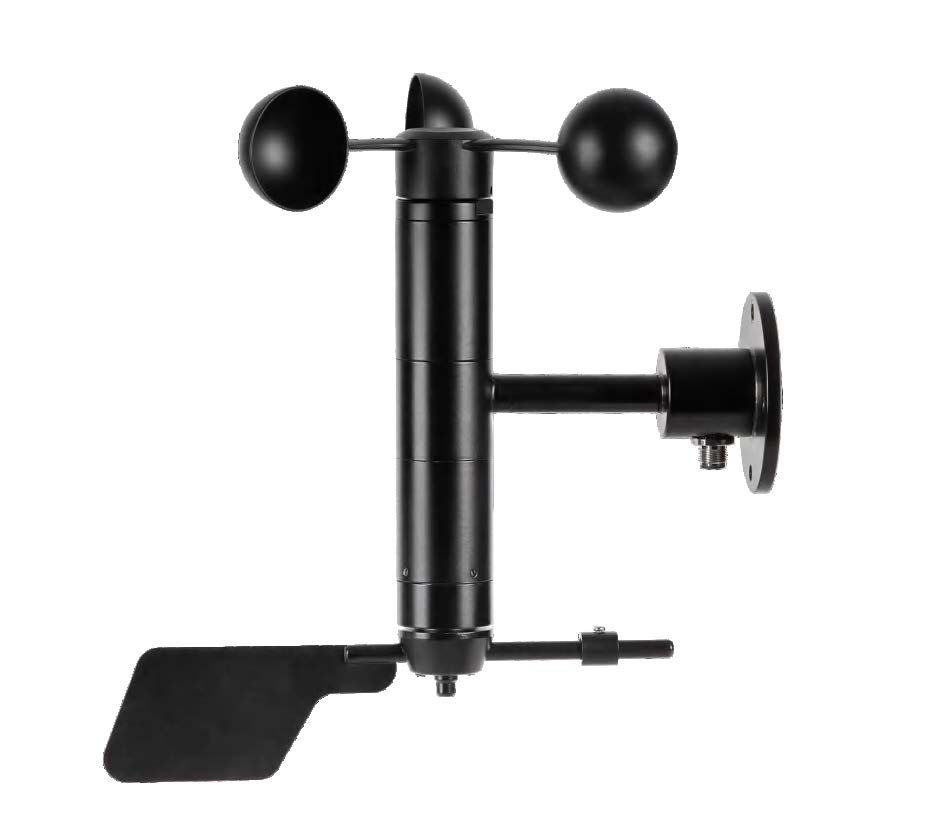

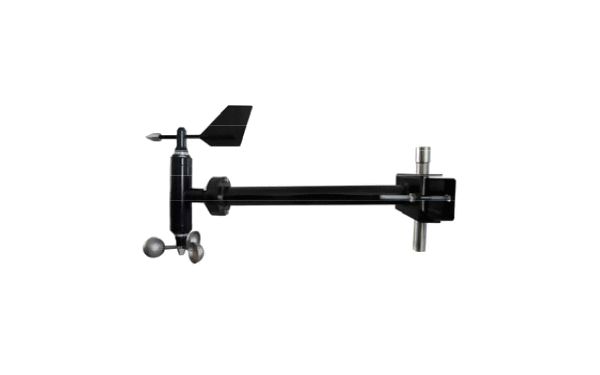

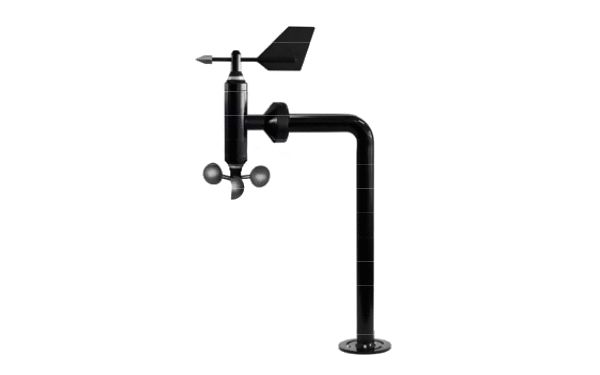

Anemómetro y veleta integrados para fijacion a estrutura - RS485

Anemómetro y veleta integrado en un mismo equipo para fijación en estructura ó pared con señal de salida numérica RS485. Rango de velocidad: 0-50m/s y 0-360° para la indicación del sentido del viento. Temperatura de trabajo: -20° a +85°C - Alimentación: 18-30Vcc - Precisión: +/-3% FS para la velocidad del viento y +/-3° para el sentido del aire. Este producto puede controlar la velocidad del viento tanto en ambientes interiores como en exteriores y en dieciséis direcciones, incluido el este, oeste, sur, norte, sureste, suroeste, noreste y noroeste. Diseñado para fabricantes de grúas, grúas sobre orugas, grúas pórtico, grúas torre, etc., aplicaciones ferroviarias, túneles e industria eólica. Utilización en aeropuertos, muelles, centrales eléctricas, meteorología, teleféricos, medio ambiente, invernaderos, aire acondicionado, control de ahorro de energía, agricultura especializada y otros campos.

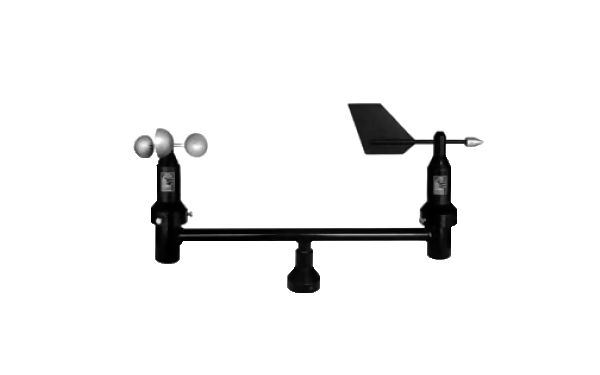

Anemómetro y veleta integrados para fijación sobre base 0-50m/s

Anemómetro y veleta integrado en un mismo equipo para fijación sobre base con señal de salida numérica RS485, 4-20mA, 0-5Vcc ó 0-10Vcc. Rango de velocidad: 0-50m/s y 0-360° para la indicación del sentido del viento. Temperatura de trabajo: -20° a +85°C - Alimentación: 18-30Vcc - Precisión: +/-3% FS para la velocidad del viento y +/-3° para el sentido del aire. Este producto puede controlar la velocidad del viento tanto en ambientes interiores como en exteriores y en dieciséis direcciones, incluido el este, oeste, sur, norte, sureste, suroeste, noreste y noroeste. Diseñado para fabricantes de grúas, grúas sobre orugas, grúas pórtico, grúas torre, etc., aplicaciones ferroviarias, túneles e industria eólica. Utilización en aeropuertos, muelles, centrales eléctricas, meteorología, teleféricos, medio ambiente, invernaderos, aire acondicionado, control de ahorro de energía, agricultura especializada y otros campos.

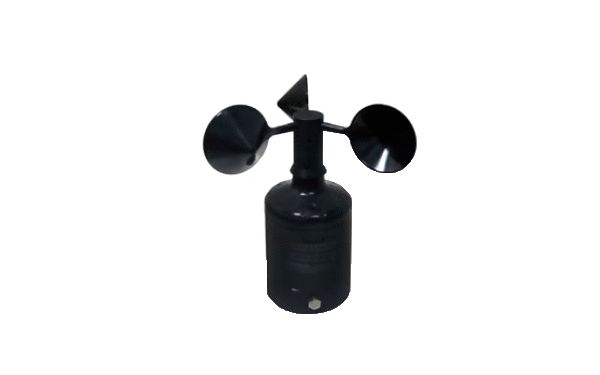

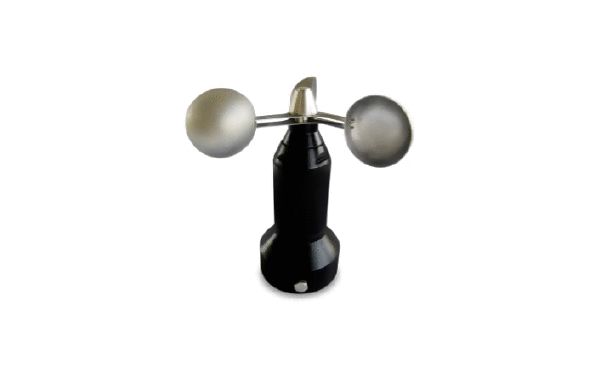

Anemómetro con comunicación numérica RS485 -12bit, 0-60m/seg

Sensor de velocidad de viento entre 0.5m/seg y 60m/seg con comunicación numérica RS-485 (12bit), con opción de controlador remoto (hasta 200 metros de distancia), para la visualización (en pantalla de 4 dígitos) de la velocidad del viento con display y zumbador integrado. Alimentación entre 85 y 265VCA. Doble relé de alarma o control de salida (alarma y pre-alarma 2NO + 2NC) y señal de salida analógica 4-20mA. Pueden seleccionarse hasta 16 rangos pre-definidos o su combinación con la salida analógica en bucle de corriente. Rango de temperatura de funcionamiento entre -40°C y +85°C.

Anemómetro 0,5 a 50m/seg (y hasta 70m/seg), RS-485, 4-20mA

Transmisor de velocidad de viento entre 0,5 a 50m/s en cuerpo de aleación de aluminio (cazoletas de acero inoxidable) y recubrimiento de fluorocarbono, rodamientos en acero inoxidable 440C, nivel de sellado IP65, rango temperatura de funcionamiento entre -40°C y +70°C. Disponible con señal de salida 4-20mA, salida por frecuencia (transistor NPN) y su correspondencia entre 2 y 573Hz, o bien comunicación RS-485 UART (Universal Asynchronous Receveir-Transmitter) y compatible con controladores y visualizadores RS-485. Dispone de sistema automático de calentamiento. Fijación a mástiles de diámetro entre 42 y 54 mm o rosca G3/4" (conector aeronáutico o pre-cableados).

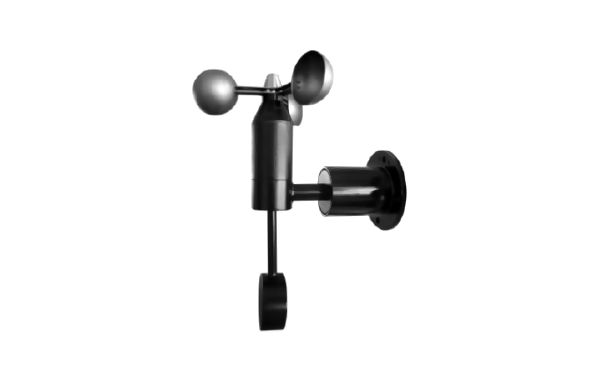

Sensor velocidad aire

Transmisor de velocidad de viento de tecnología magnetorresisitiva para rangos entre 0,5 a 70m/seg. Con sistema automático de mantenimiento de verticalidad para vehículos móviles y maquinaria especial. Cuerpo de aleación de aluminio con recubrimiento de fluorocarbono, rodamientos en acero inoxidable 304, nivel de sellado IP65, rango de temperatura de funcionamiento entre -40°C y +70°C. Disponible con señal de salida 4-20mA, salida por frecuencia (transistor NPN) y su correspondencia entre 2 y 573Hz, o bien comunicación RS-485 UART (Universal Asynchronous Receveir-Transmitter) y compatible con controladores y visualizadores RS-485.

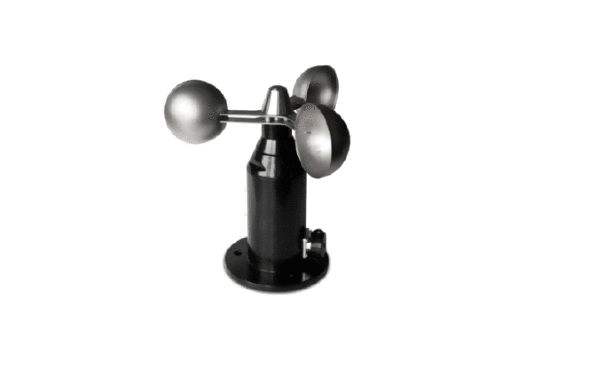

Fijación base, 0,5 a 50m/seg (y hasta 70m/seg), RS-485, 4-20mA

Transmisor de velocidad de viento entre 0,5 a 50m/s en cuerpo de aleación de aluminio (cazoletas de acero inoxidable) y recubrimiento de fluorocarbono, rodamientos en acero inoxidable 440C, nivel de sellado IP65, rango temperatura de funcionamiento entre -40°C y +70°C. Disponible con señal de salida 4-20mA, salida por frecuencia (transistor NPN) y su correspondencia entre 2 y 573Hz, o bien comunicación RS-485 UART (Universal Asynchronous Receveir-Transmitter) y compatible con controladores y visualizadores RS-485. Dispone de sistema automático de calentamiento. Fijación a mástiles de diámetro entre 42 y 54 mm, rosca G3/4" o base de fijación (conector aeronáutico o pre-cableados).

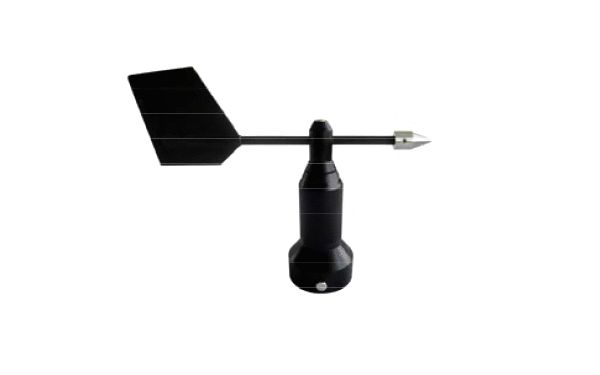

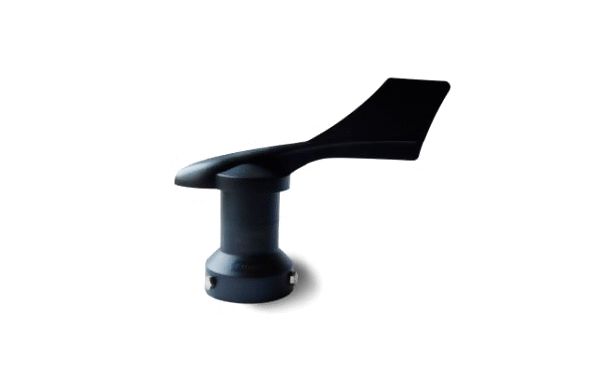

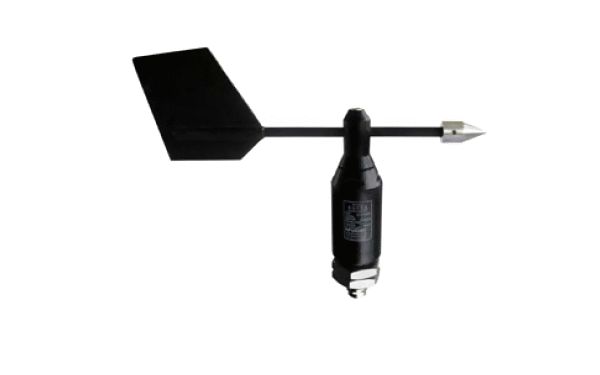

Sentido 0-360 / 4-20mA, tecnología magnetoresisitiva

Veleta electrónica de tecnología magnetorresistiva para la identificación del sentido del viento. Con señal de salida proporcional por lazo de corriente 4-20mA (0-360 º). Cuerpo de fundición aluminio y aguja móvil de acero inoxidable revestidos de fibra de carbono. Calefactable de forma automática y rango de funcionamiento entre -40ºC y +60ºC. Puede resistir golpes de viento hasta los 70m/seg, IP65 y rango de alimentación entre 12 y 30 Vcc. Fijación a mástiles con diámetro comprendido entre 42 y 52mm o rosca G 3/4" (cable o conector aeronáutico).

Dirección del viento, 0-360 / 4-20mA, calefactable, G3/4

Veleta electrónica de tecnología magnetorresistiva para la identificación del sentido del viento. Con señal de salida proporcional por lazo de corriente 4-20mA (0-360 º). Cuerpo de fundición aluminio y aguja móvil de acero inoxidable revestidos de fibra de carbono. Calefactable de forma automática y rango de funcionamiento entre -40ºC y +60ºC. Puede resistir golpes de viento hasta los 70m/seg, IP65 y rango de alimentación entre 12 y 30 Vcc. Fijación a mástiles con diámetro comprendido entre 42 y 52mm o rosca G 3/4" (cable o conector aeronáutico).

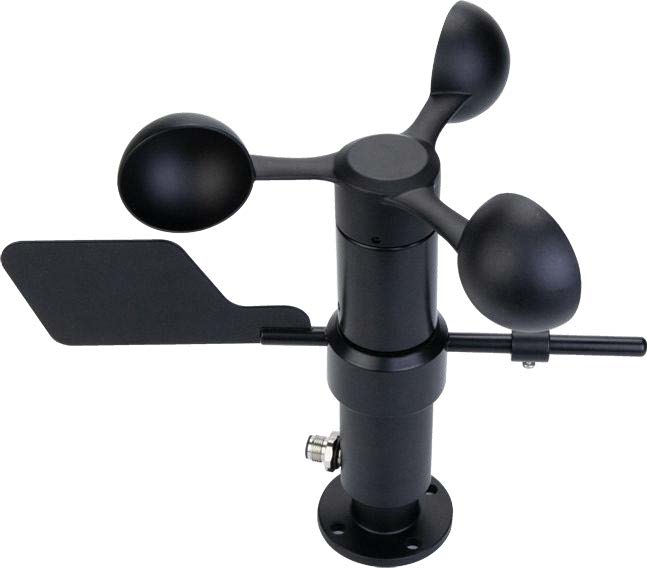

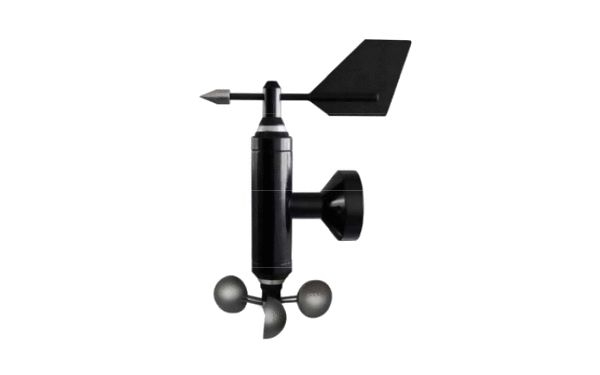

Sensor velocidad + dirección viento, RS-485, 4-20mA o NPN

Transmisor combinado de velocidad y sentido de viento entre 0,5 a 50m/s y 0-359°, en cuerpo de aleación de aluminio (cazoletas de acero inoxidable) y recubrimiento de fluorocarbono, nivel de sellado IP65, rango temperatura de funcionamiento entre -40°C y +70°C. Disponible con señal de salida 4-20mA, salida por frecuencia (transistor NPN) y su correspondencia entre 2 y 573Hz, o bien comunicación RS-485 UART (Universal Asynchronous Receveir-Transmitter) y compatible con controladores y visualizadores RS-485. Dispone de sistema automático de calentamiento (< a 100 vatios). Fijación a pared o estructura mediante accesorios de montaje en angulo (mayor elevación) o separación de la estructura para mejor exposición al viento (conector aeronáutico o pre-cableados). Alimentación 12 a 30Vcc.

Unidades de control, transmisores inalámbricos

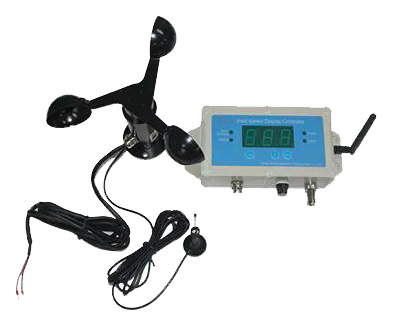

Anemómetro inalámbrico a 433Mhz hasta 1km y doble alarma

Sensor de velocidad de viento (vía radio a 433Mhz) robusto, con rodamientos de acero inoxidable, cuerpo y rotores metálicos (aluminio y acero inoxidable 304). Para cualquier aplicación donde sea necesario detectar con precisión la velocidad del viento para seguridad en altura, de infraestructuras, personas, cargas, grúas torre, paneles y parques solares, invernaderos, generadores eólicos, etc. Y que necesiten de un montaje rápido con un sistema inalámbrico (sin cableado entre el sensor y la unidad de control). Distancia de comunicación entre el anemómetro y la unidad de control superior a 1Km. La antena del sensor sería de fijación por la base, de tipo magnética y la de la unidad de control del tipo SMA orientable. La unidad de control dispone de un display de visualización de la velocidad del viento a tiempo real (0-60m/s ó 216km/h) y doble relé (SPDT) ajustable (pre-alarma y alarma) con indicación visual y acústica integrada. Alimentación 100-240VCA con enchufe integrado e interruptor On/Off y la alimentación del sensor (remoto) podría ser mediante batería o panel solar + batería de 20 ó 50W.

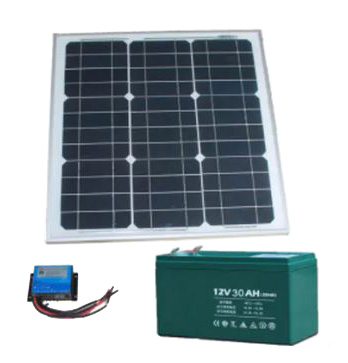

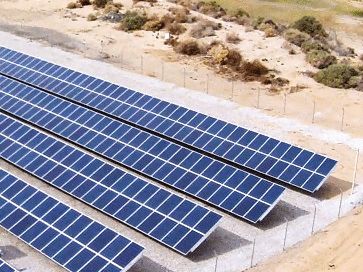

Fuente de alimentación solar remota para sensores de campo

Fuente de alimentación solar PV 12Vcc/10AH ó 12Vcc/40AH de 20 ó 50W. Formada por el panel solar PV, controlador solar 10A@12V724Vcc, batería y el inverter. Grado de protección IP67. Protegida contra sobrecargas e inversión de polaridad.

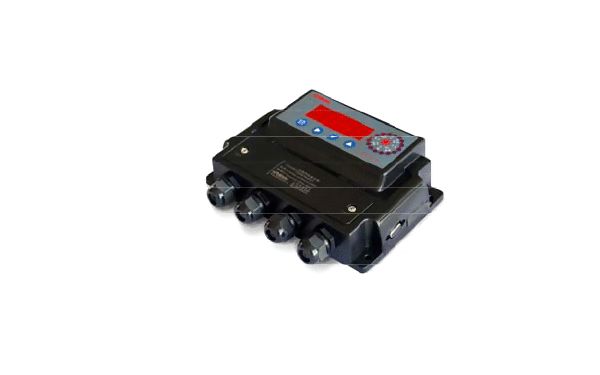

Controlador RS-485, display integrado, doble relé y 4-20mA

Sensor de velocidad de viento entre 0.5m/seg y 60m/seg con comunicación numérica RS-485 (12bit), con opción de controlador remoto (hasta 200 metros de distancia), para la visualización (en pantalla de 4 dígitos) de la velocidad del viento con display y zumbador integrado. Alimentación entre 85 y 265VCA. Doble relé de alarma o control de salida (alarma y pre-alarma 2NO + 2NC) y señal de salida analógica 4-20mA. Pueden seleccionarse hasta 16 rangos pre-definidos o su combinación con la salida analógica en bucle de corriente. Rango de temperatura de funcionamiento entre -40°C y +85°C.

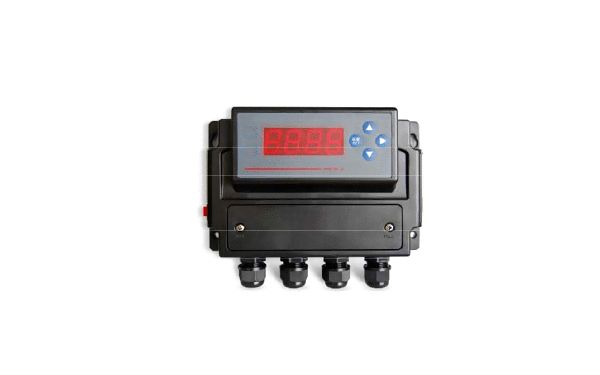

Registrador de datos (data logger) visualizador y controlador

Controlador visualizador y datalogger, para el control y monitorización de la velocidad del viento. Comunicación RS485, con posibilidad de almacenamiento de datos (tarjeta SD 4G y formato TXT) hasta unos 3 años y gestión posterior mediante un software de análisis (incluido) vía PC. Doble relé de alarma (pre-alarma y alarma) y doble señal analógica 4-20mA para cada parámetro (velocidad y sentido). Incorpora soporte interno de batería para almacenamiento de datos y reloj en tiempo real. Alimentación entre 85 y 265 VCA. Frecuencia de refresco de señales de 1 segundo.

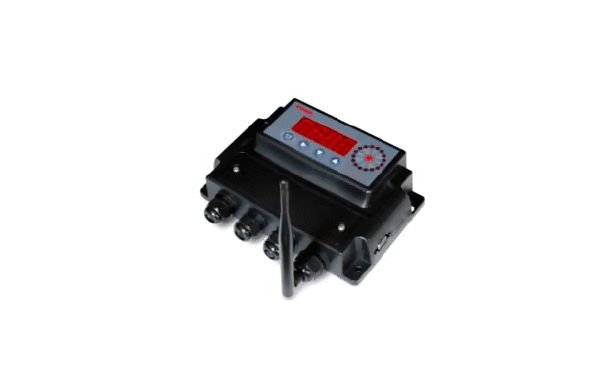

Receptor de señal inalámbrico  ZIGBEE, relé y 4-20mA

Receptor y controlador inalámbrico (a 2,4G) para señales 4-20mA procedentes de los sensores de velocidad de aire y de la dirección del viento (instalación remota) con tecnología ZIGBEE y distancia admisible entre ellos de unos 2km. Incorpora display indicativo de la velocidad y sentido del viento, doble relé de señal de salida (alarma y pre-alarma), doble señal de salida analógica 4-20mA para cada parámetro, con zumbador integrado o la visualización de datos (función datalogger) por mediación de un PC y el uso de una tarjeta del tipo SD (USD to RS485 UT890).

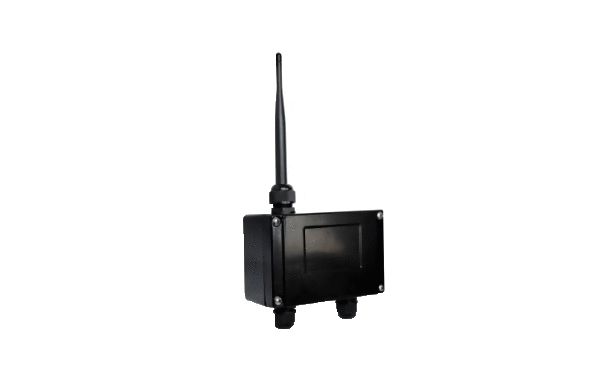

Emisor de señales 4-20mA, tipo ZIGBEE a 2,4G DSSS, hasta 2km

Transmisión inalámbrica de señales 4-20mA a 4-20mA y su tratamiento en las unidades de control o PLC's. Las señales analógicas en lazo de corriente se corresponden con la velocidad de viento entre 0 a 50m/seg y dirección del aire entre 0 y 359º. Alimentación a 24Vcc, IP 65, posibilidad de visualización remota de ambos parámetros, almacenamiento de datos en tarjeta SD y alarmas pre-configuradas a 18m/seg  y 22m/seg. RS-485 interface (baud rate 9600/8bit/1bit stop/noparity).

Indicador analógico encastrable de sentido y velocidad de viento

La aguja indicadora se mueve sobre una escala ergonómica de alta visibilidad. Con referencia a valores momentáneos de dirección del viento (ideales para aplicaciones navales) e interpretable de forma clara y sin ambigüedades.En caso de aplicaciones navales y displays de cristal líquido, podría también integrar velocidad y rumbo, balanceo y cabeceo, temperatura del aire, humedad del aire, presión del aire y temperatura de punto de rocío. Displays LCD de alto contrate con ajuste de la iluminación interior (iluminación regulable). Carcasa estándar para instalación 144x144x72mm ó 160x160x78mm y garantizado para funcionamiento frente a golpes y vibraciones de clase A. Protocolos: WIMWV • WIMWD • WIMTA • WIMHU • WIMMB • PPPRP • HEOSD • NMEA 0183

Serie 1476/14763

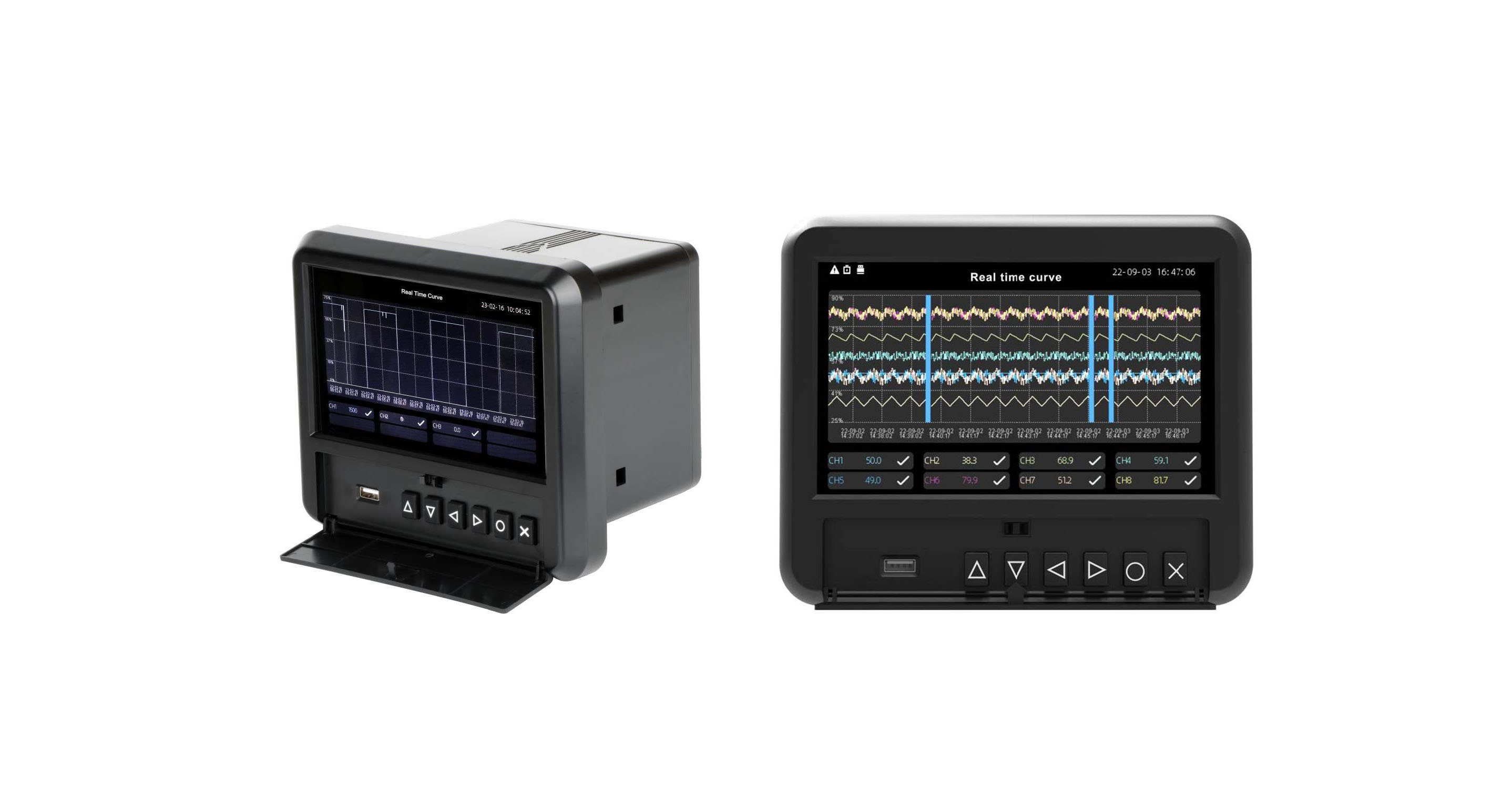

Video registrador color LCD de 3 canales y dos alarmas

Video registrador que integra múltiples funciones, como medición de datos, visualización, procesamiento, cálculo, alarma y registro de cualquier proceso industrial. Cuenta con 36 canales de entrada de señales analógicas universales, 8 salidas de alarma de relé,  interfaz de comunicación RS-485 de 2 vías y toma USB de volcado de datos. Al igual que un PLC, los usuarios pueden personalizar el cálculo y fórmulas de acuerdo con sus propias necesidades. La comunicación MODBUS permite su comunicación con terceros equipos gracias a un microprocesador interno AMR9 de alta velocidad y 32 bits. Este producto se puede utilizar en diversas industrias, como metalurgia, petróleo, la industria química, construcción, fabricación de papel, energía eléctrica, alimentos, productos farmacéuticos, tratamiento de aguas y cualquier otro proceso industrial que requiera monitorización y registro.
